本製品の各部の名称について説明します。

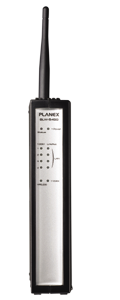

■本体前面
 |
LEDの名称 |
色 |
機能説明 |
Power |
緑 |
点灯 |
電源が投入されています |
消灯 |
電源が切れています |
Status |
赤 |
点灯 |
起動準備中です |
LAN
Link/Act |
緑 |
点灯 |
Linkが確立しています |
消灯 |
Linkが確立していません |
点滅 |
データの送受信中です |
LAN100M |
橙 |
点灯 |
100MでLinkが確立しています |
消灯 |
10MでLinkが確立している、
または、Linkが確立していない |
WAN |
緑 |
点灯 |
Linkが確立しています |
消灯 |
Linkが確立していません |
点滅 |
データの送受信中です |
WIRELESS |
緑 |
点灯 |
無線LAN機能が動作しています |
消灯 |
無線LAN機能が動作していません |
点滅 |
データの送受信中です。 |
|

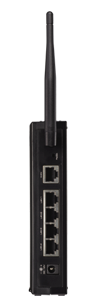

■本体背面
 |
本体背面 |
アンテナ |
無線用のアンテナです
アンテナ端子にアンテナを取り付けます |
Resetボタン |
初期化用のリセットスイッチです |
WANポート |
ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです |
LAN 1〜4
ポート |
コンピュータと接続するためのRJ-45ポートです |
DC12V |
電源アダプタのコネクタを差し込みます。 |
|
■本体底面

Serial No |
本製品のシリアルナンバーです。 |
Node ID |
本製品のMACアドレス(ノードID)です。 |
|

|
