本製品の各部の名称について説明します。

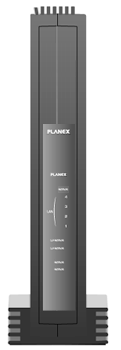

■本体前面
 |
LEDの名称 |
色 |
機能説明 |
WAN |
緑 |
消灯 |
WANポートで接続が確立されていません。 |
点灯 |
WANポートで接続が確立されています。 |
LAN |
緑 |
消灯 |
LANポートで接続が確立されていません。 |
点灯 |
LANポートで接続が確立されています。 |
WLAN-G |
緑 |
消灯 |
IEEE802.11g/bの設定が無効です。 |
点滅 |
IEEE802.11g/bの設定が有効です。 |
WLAN-A |
緑 |
消灯 |
IEEE802.11a(W52/W53)の設定が無効です。 |
点滅 |
IEEE802.11a(W52/W53)の設定が有効です。 |
PPPoE |
緑 |
消灯 |
PPPoE接続が確立されていません。 |
点灯 |
PPPoE接続が確立されています。 |
Power |
緑 |
消灯 |
電源がオフです。 |
点滅 |
起動準備中です。 |
点灯 |
電源がオンです。 |
|

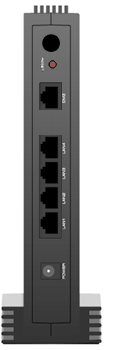

■本体背面
 |
本体背面 |
アンテナ端子 |
無線用のアンテナ取り付け端子です。 |
RESETボタン |
10秒程度押し続け、電源を投入すると初期化します。 |
WAN |
ADSLモデムなどを接続します。 |
LAN 1〜4 |
ネットワーク機器と接続するためのRJ-45ポートです。 |
POWER |
ACアダプタのコネクタを差し込みます。 |
|
■本体底面

Serial No |
本製品のシリアルナンバーです。 |
Node ID |
本製品のMACアドレス(ノードID)です。 |
|

|
