ボタンを使って簡単に設定する(WPS設定)

本製品本体のWPSボタンを使って、簡単に無線LAN設定を行うことができます。
ただし、WPS機能を使って設定するためには、ルータ(親機)とクライアント(子機)がどちらともWPSに対応している必要があります。
クライアント(子機)がWPSに対応していないときは、「設定画面を使って設定する(通常設定)」で設定してください。

※WPS(Wi-Fi Protected Setup)とは、無線LAN関連の業界団体「Wi-Fiアライアンス」が策定した無線LANの簡単設定規格です。同じWPS対応の無線LANブロードバンドルータ(親機)と組み合わせて無線LANの設定や暗号化を簡単に行うことができる機能です。

以下の弊社製の無線LANアダプタがWPSに対応しています。(2007年11月現在)
WPS対応無線LANアダプタ製品
GW-NS300N-X
GW-US300MiniW-X
GW-DS300N-X
GW-EX300N

以下の2通りの設定方法があります。お手持ちの無線LANアダプタに合った設定方法を参照してください。

■子機にWPSボタンが付いているときの設定方法

   ・GW-EX300Nなど

■子機にWPSボタンが付いていないときの設定方法

   ・GW-NS300N-X/GW-US300MiniW-X/GW-DS300N-Xなど


■子機にWPSボタンが付いているときの設定方法

GW-EX300Nの設定方法を例に説明します。


設定を始める前に、あらかじめ以下を済ませておいてください。
  • 本製品の「らくらく!かんたん設定ガイド」または本ユーザーズ・マニュアル「インターネットにつなぐ設定をする」の設定を済ませ、本製品をインターネットに接続できる状態にしてください。
  • 無線LANアダプタをパソコンにインストールしておいてください。

本製品とWPS対応の無線アダプタを取り付けたパソコンを用意し、本製品とパソコンの電源がオンになっていることを確認します。

1 本製品背面のWPSボタンを5秒以上押し続けます。
本製品の設定画面を使って操作することもできます。
  1. 設定画面を開きます。
  2. 設定メニューから「Wireless」→「WPS」をクリックします。
  3. [設定開始]ボタンをクリックします。

そのまま手順へ進んでください。


WPSランプの点滅が始まります。
GW-EX300NのWPSボタンを約5秒間押し続けます。
※WPSボタンの位置は無線LANアダプタにより異なります。

何も操作せずに、30秒〜1分ほどお待ちください。

WEBブラウザをダブルクリックして、インターネットに接続されることを確認します。


  • セキュリティ設定内容(暗号キーなど)は、WPS機能によって新しく設定されます。
  • GW-EX300NのWPSボタンを使わずにユーティリティで設定するときは、下記の「■子機にWPSボタンが付いていないときの設定方法」を参照してください。
  • インターネットに接続できないときは、本製品がコンピュータのUSBポートにしっかりと取り付けているか、通信する機器との間に障害物がないかを確認してください。それでも解決できないときは、「困ったときは」−「■困った!その2 インターネット接続」を参照してください。


■子機にWPSボタンが付いていないときの設定方法

GW-NS300N-X/GW-US300MiniW-X/GW-DS300N-Xの設定方法を例に説明します。


設定を始める前に、あらかじめ以下を済ませておいてください。
  • 本製品の「らくらく!かんたん設定ガイド」または本ユーザーズ・マニュアル「インターネットにつなぐ設定をする」の設定を済ませ、本製品をインターネットに接続できる状態にしてください。
  • 無線LANアダプタをパソコンにインストールしておいてください。

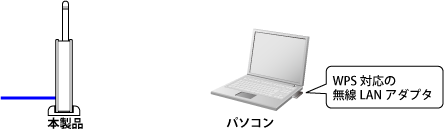

1 本製品とWPS対応の無線アダプタを装着したパソコンを用意し、本製品とパソコンの電源がオンになっていることを確認します。
1 クライアントのユーティリティを起動します。
※ユーティリティの起動方法は、無線クライアント側の「らくらく!かんたん設定ガイド」またはCD-RON内のユーザーズマニュアルを参照してください。
※他社製の無線LANアダプタをご使用のときは、製品に付属の取扱説明書を参照してください。

本製品上面のWPSボタンを1秒以上押し続けて離します。


本体上面のWPSランプが青色に点滅を始めます。2分以内に次の手順を行ってください。

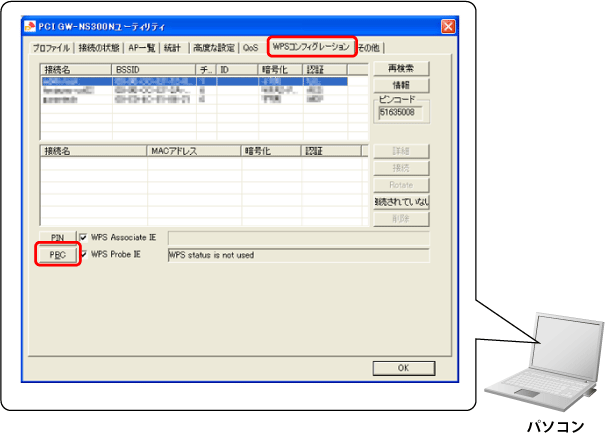

1 ユーティリティのWPS設定画面を開き、[PBC]をクリックします。
※WPSランプの点滅が始まってから、2分以内に上記操作を行ってください。
※以下は弊社製品GW-NS300N-Xのときの設定画面です。GW-US300MiniW-X/GW-DS300N-Xも同様の設定画面になります。他社製品をお使いのときは、製品に付属の取扱説明書を参照してください。


アクセスポイントの検索が始まります。しばらくお待ちください。

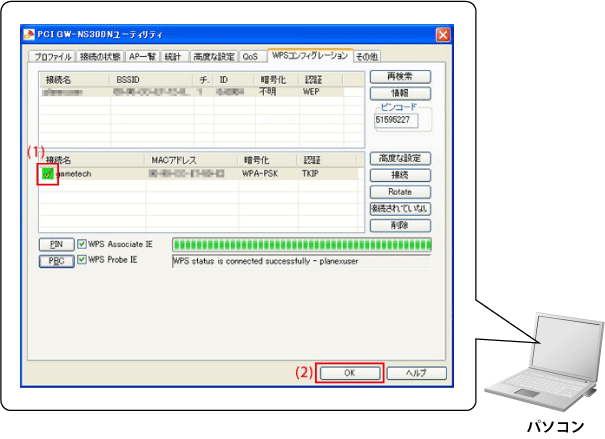

1 緑色のアイコンが表示されたことを確認し、[OK]をクリックします。
1 以上でWPS設定の完了です。インターネットに接続できるか確認してください。


  • セキュリティ設定内容(暗号キーなど)は、WPS機能によって新しく設定されます。
  • インターネットに接続できないときは、本製品がコンピュータのUSBポートにしっかりと取り付けているか、通信する機器との間に障害物がないかを確認してください。それでも解決できないときは、「困ったときは」−「■困った!その2 インターネット接続」を参照してください。

2台目以降のパソコンに接続するときは、同様に上記手順を行います。
