各部の名称とはたらき(未)
本製品の各部の名称について説明します。

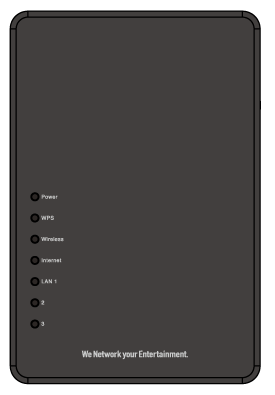

■本体正面
 |
LEDの名称 |
色 |
機能説明 |
Power |
橙 |
点灯 |
本製品が起動中です。 |
緑 |
点灯 |
電源がオンの状態です。 |
消灯 |
電源がオフの状態です。 |
WPS |
緑 |
点滅 |
WPS機能が働いています。 |
消灯 |
WPS機能が働いていません。 |
Wireless |
緑 |
点滅 |
無線LAN機能が有効です。 |
消灯 |
無線LAN機能が無効です。 |
Internet |
緑 |
点灯 |
ポートがリンクしている状態です。 |
点滅 |
ポートがデータを送受信している状態です。 |
消灯 |
ポートがリンクしていない状態です。 |
LAN LED |
緑 |
点灯 |
ポートがリンクしている状態です。 |
点滅 |
ポートがデータを送受信している状態です。 |
消灯 |
ポートがリンクしていない状態です。 |
|

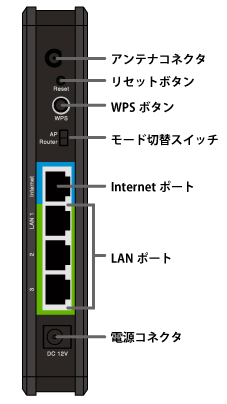

■本体背面
 |
名称 |
はたらき |
アンテナ コネクタ |
付属の無線アンテナを取り付けます。 |
リセットボタン |
本製品の設定を工場出荷時に戻します。
Powerランプが点滅するまで(約10秒)押し続けると、初期化されます。 |
WPSボタン |
WPS(無線LAN簡単設定機能)を使うとき、このボタンを押します。 |
モード切替 スイッチ |
ルータモードとアクセスポイントモードを切り替えます。 |
Internet ポート |
ADSL、FTTH、ケーブルモデムなどと接続するためのRJ-45ポートです。 |
LANポート |
LANケーブルを接続します。 |
電源コネクタ |
電源アダプタのコネクタを挿し込みます。 |
|
|
 |

|
|
