■ハードウエアの接続方法

本製品とネットワーク機器の接続例について説明します。
本製品の設定は有線LANへ接続し実施します。
本製品は無線LAN機能を搭載していますが、購入直後の設定と動作の確認は有線LANから実施すること をお勧めします。
 |

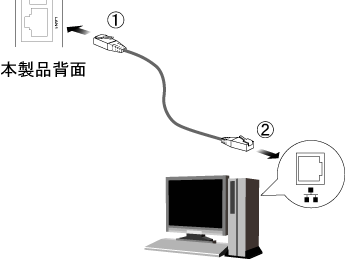

本製品のLANポートにLANケーブルの一方を接続します。 |
|
 |
設定用コンピュータのLANポートにLANケーブルのもう一方を接続します。
|
|
 |

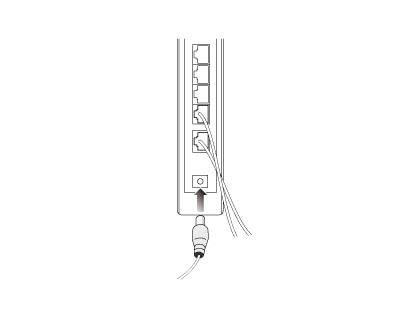

本製品の電源コネクタに付属のACアダプタを接続します。
|
|
 |
ACアダプタをAC100Vのコンセントに接続し、「Power」LEDが点灯することを確かめます。
|
|
 |
コンピュータを起動します。
 |
|
|
