本製品の各部の名称について説明します。

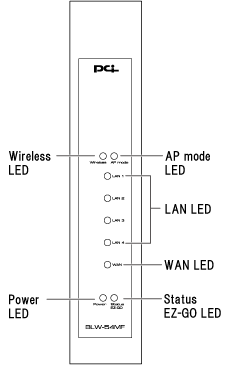

■本体前面
 |
LEDの 名称 |
色 |
機能説明 |
Wireless |
緑 |
消灯 |
無線LAN機能が無効です。 |
点灯 |
無線LAN機能が有効です。 |
Power |
緑 |
消灯 |
電源がオフです。 |
点灯 |
電源がオンです。 |
APmode |
緑 |
消灯 |
APモードが無効です。 |
点灯 |
APモードが有効です。 |
LAN |
緑 |
消灯 |
LANポートで接続が確立されていません。 |
点灯 |
LANポートで接続が確立されています。 |
WAN |
緑 |
消灯 |
WANポートで接続が確立されていません。 |
点滅 |
WANポートで接続が確立されています。 |
Status
EZ-GO |
緑 |
消灯 |
EZ-GO機能が動作していません。 |
点滅 |
EZ-GO機能が動作中です。 |
|

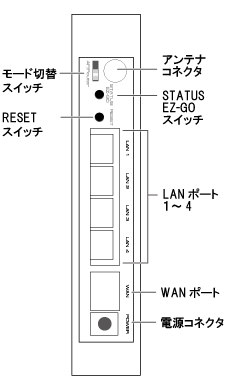

■本体背面
 |
本体背面 |
モード切替スイッチ |
ルータモードとAPモードを切り替えます。
モードの切り替え方法はこちらを参照してください。 |
RESETスイッチ |
電源を投入した状態で、RESETスイッチをWireless LEDが点滅し始めるまで(4〜5秒間)押し続けます。
本製品が工場出荷時の状態に初期化されます。 |
アンテナコネクタ |
無線用のアンテナ取り付け端子です。 |
STATUS EZ-GO |
EZ-GO設定を行うとき使用します。 |
LANポート 1〜4 |
ネットワーク機器と接続するためのRJ-45ポートです。 |
WANポート |
ADSLモデムなどを接続します。 |
電源コネクタ |
付属ACアダプタのコネクタを差し込みます。 |
|
|

|
