ここでは、本製品の各部の名称について説明します。

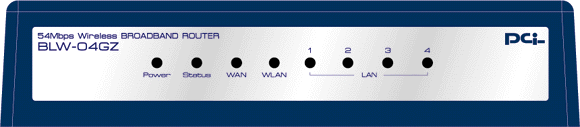

■本体前面
イメージ左側から
「Power」
点灯:電源が投入されています
消灯:電源が切れています
「Status」
点滅:起動中です
「WAN」
点灯:LINKが確立しています
消灯:LINKが確立していません
点滅:データの送受信中です
「WLAN」
点灯:無線LANが確立しています
消灯:無線LANが確立していません
「LAN 1〜4」
点灯:LINKが確立しています
消灯:LINKが確立していません
点滅:データの送受信中です

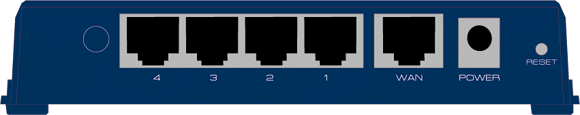

■本体背面
イメージ左側から
「アンテナ端子」
無線用のアンテナ取り付け端子です
「LAN側ポート」(4〜1ポート)
パソコンと接続するためのRJ-45ポートです
「WAN側ポート」(WAN)
ADSL、FTTH、ケーブルモデムと接続するためのRJ-45ポートです
「電源コネクタ」(POWER)
電源アダプタのコネクタを差し込みます
「リセットスイッチ」(RESET)
初期化用のリセットスイッチです

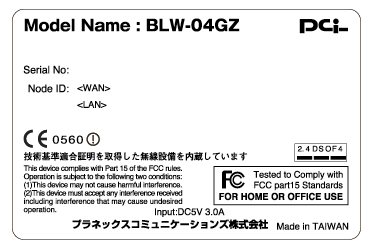

■本体裏面
「品番」Model Name
本製品の型番です
「シリアルナンバー」Serial No
本製品のシリアル番号です
「WAN側MACアドレス」Node ID(WAN)
本製品のWAN側のMACアドレスです
「LAN側MACアドレス」Node ID(LAN)
本製品のLAN側のMACアドレスです
