本製品の各部の名称について説明します。

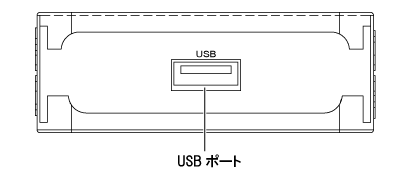

■本体正面

|
 |

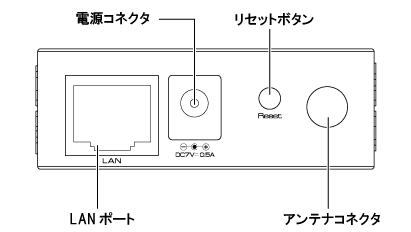

■本体背面
LANポート |
LANケーブルを接続します。 |
電源コネクタ |
付属のACアダプタを接続します。 |
リセットボタン |
電源が入っている状態で10秒以上長押しをすると本製品の初期化(設定情報の消去)ができます。 |
アンテナコネクタ |
付属の無線アンテナを取り付けます。 |
|
 |

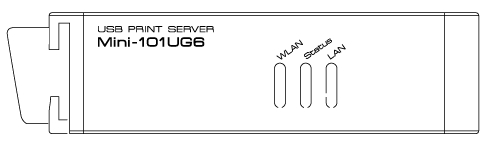

■本体側面

LED |
WLAN |
無線LANが有効のとき点灯/点滅します。 |
Status |
印刷中のとき点灯/点滅します。 |
LAN |
LANポートのリンクが確立すると点灯します。通信中に点滅します。 |
|
 |

|
|
