本製品の無線LAN設定方法を説明します。
必ず、本製品にLANケーブルをつないだ有線状態で印刷できることを確かめてから以下の手順に進んでください。

■無線LANの設定をはじめる前の準備

無線LAN接続するには接続先のアクセスポイント同じ設定にする必要があります。
以下の表をもとに、接続先の無線アクセスポイントの設定内容を確かめてください。 ※無線アクセスポイントの設定内容を確かめる方法は、無線アクセスポイントの取扱説明書を参照してください。

名称お客様の無線アクセスポイントに設定している内容

（イ） SSID（ネットワーク名）

（ロ）暗号化キー（パスワード）

（ハ）暗号化方式 □WEP　　　　□WPA-PSK（TKIP）　　□WPA-PSK（AES）

（ニ）キーのインデックス
（WEPのとき） □キー1　　　□キー2　　　□キー3　　　□キー4

※各項目名は、一般的と思われる呼び方で表記しています。お使いの機器や説明書によっては、呼び方が異なることがあります。

無線LAN接続時には、必ず暗号化を設定してください。
暗号化を無効に設定すると、無線LANの通信を傍受、不正利用されることがあります。
また、情報漏えい、データ改ざん、システム破壊、コンピュータウィルス配布やDoS攻撃の踏み台などがおこなえる危険な状態となり、ネットワーク全体の安全性が損なわれる恐れがあります。
お客様の利益を守るためにも、暗号化は必ず設定してください。

※開発中の画面を使っているため、画面および手順が変更になることがあります。

WEBブラウザを起動します。

「アドレス」に「2.本製品のIPアドレスを決める」で決めたIPアドレスを入力し、<Enter>を押します。

▼

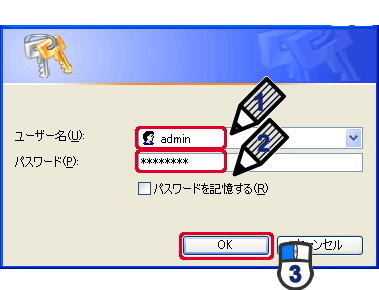

ログイン画面が表示されます。

(1)「ユーザ名」に「admin」と半角小文字で入力します。
(2)「パスワード」に「0000」（ゼロ4つ）と半角小文字で入力します。^※
(3)［OK］をクリックします。
※「システム設定」でパスワードを変更したときは、変更したパスワードを入力します。

▼

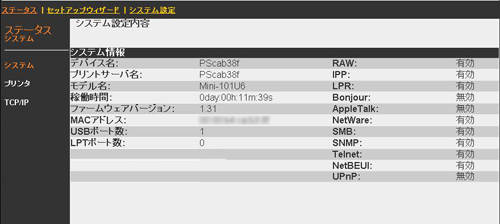

設定画面が表示されます。

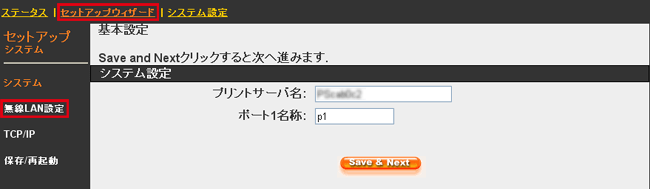

「セットアップウィザード」をクリックし、「無線LAN設定」をクリックします。

▼

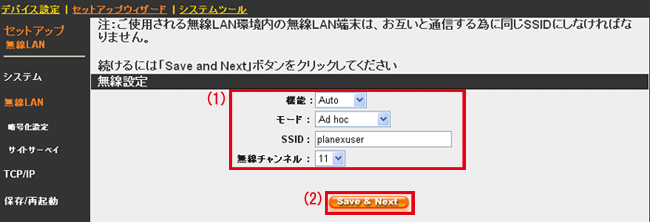

「無線LAN設定」が表示されます。

以下の設定をし、［Save & Next］をクリックします。

無線LAN機能	通常は「Auto」を選びます。 Auto※：本製品のLANポートにLANケーブルが挿し込まれているとき、有線LANが有効になります。LANケーブルが挿し込まれていないときは、無線LANが有効になります。 Enable：無線LAN機能を有効にします。有線LANを使用することはできません。 Disable：無線LAN機能を無効にします。無線LANを使用することはできません。 ※初期設定
モード	通常は「Infrastructure」を選びます。 Infrastructure（インフラストラクチャ）：無線アクセスポイントを介して通信するとき選びます。 Ad hoc（アドホック）※：無線アクセスポイントを介さず、クライアント同士で通信するとき選びます。 ※初期設定
SSID	表（イ）の内容を入力します。通信するネットワーク名を入力します。同じネットワーク名を持つ無線LAN機器同士で通信します。初期設定は「planexuser」です。
無線チャンネル	アドホックモードのとき、チャンネルを選びます。同じチャンネルの無線LAN機器同士で通信します。

▼
「暗号化設定」が表示されます。

セキュリティの設定をします。

表（ハ）の設定内容がWEPのとき		表（ハ）の設定内容が「WPA-PSK(TKIP)」または「WPA-PSK(AES)」のとき
▼		▼
「■WEPの設定」へ		「■WPA-PSKの設定」へ

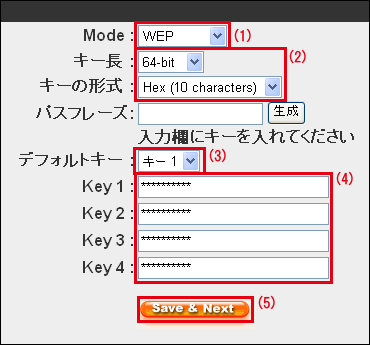

■WEPの設定

(1)「WEP」を選びます。

(2)
   ●表（ロ）の文字数が5文字のとき
   「キー長」で「64 bits」を選び、「キーの形式」で「文字列」を選びます。

   ●表（ロ）の文字数が10文字のとき
   「キー長」で「64 bits」を選び、「キーの形式」で「16進数」を選びます。

   ●表（ロ）の文字数が13文字のとき
   「キー長」で「128 bits」を選び、「キーの形式」で「文字列」を選びます。

   ●表（ロ）の文字数が26文字のとき
   「キー長」で「128 bits」を選び、「キーの形式」で「16進数」を選びます。

(3)「キー1」～「キー4」から表（ニ）と同じキー番号を選びます。

(4)(3)で選んだキー番号の空欄に、表（ロ）の設定内容を入力します。

(5)［Save & Next］をクリックします。

以上でWEPの設定は終わりです。へ進んでください。

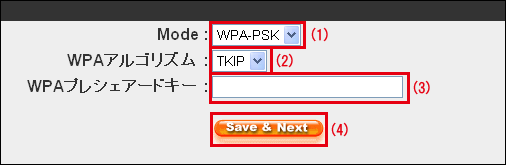

■WPA-PSKの設定

(1)「WPA-PSK」を選びます。

(2)
表（ハ）が「WPA-PSK(TKIP)」のときは、「TKIP」を選びます。

表（ハ）が「WPA-PSK(AES)」のときは、「AES」を選びます。

(3)表（ロ）の設定内容を入力します。

(4)［Save & Next］をクリックします。

以上でWPA-PSKの設定は終わりです。へ進んでください。
