各部の名称

本製品の各部の名称について説明します。

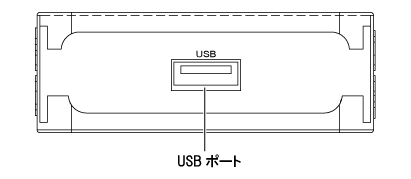

■本体正面

USBポート USBケーブルを接続します。

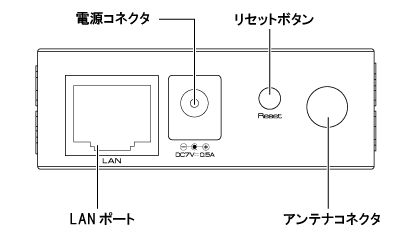

■本体背面





LANポート LANケーブルを接続します。
電源コネクタ 付属のACアダプタを接続します。
リセットボタン 電源が入っている状態で10秒以上長押しをすると本製品の初期化(設定情報の消去)ができます。
アンテナコネクタ 付属の無線アンテナを取り付けます。

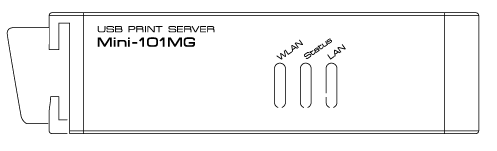

■本体側面

側面



LED
WLAN 無線LANが有効のとき点灯/点滅します。
Status 印刷中のとき点灯/点滅します。
LAN LANポートのリンクが確立すると点灯します。通信中に点滅します。
