STEP 1. ハードディスクの取り付け

この項では、本製品に内蔵用ハードディスク(HDD)を設置する方法について説明します。
■MZK-NAS04での取り付け方法 <

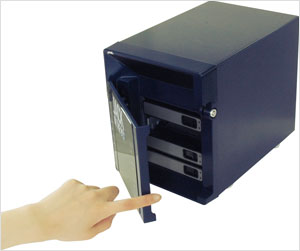

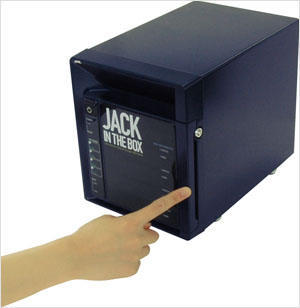

1 本製品のフロントパネルを開きます。

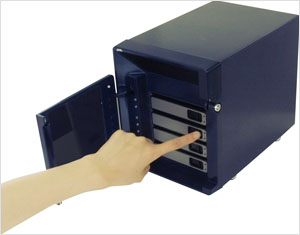

2 パーツ前面のスライドを右に動かし、ロックを外します。
3 レバーを持ち、パーツを引き出します。

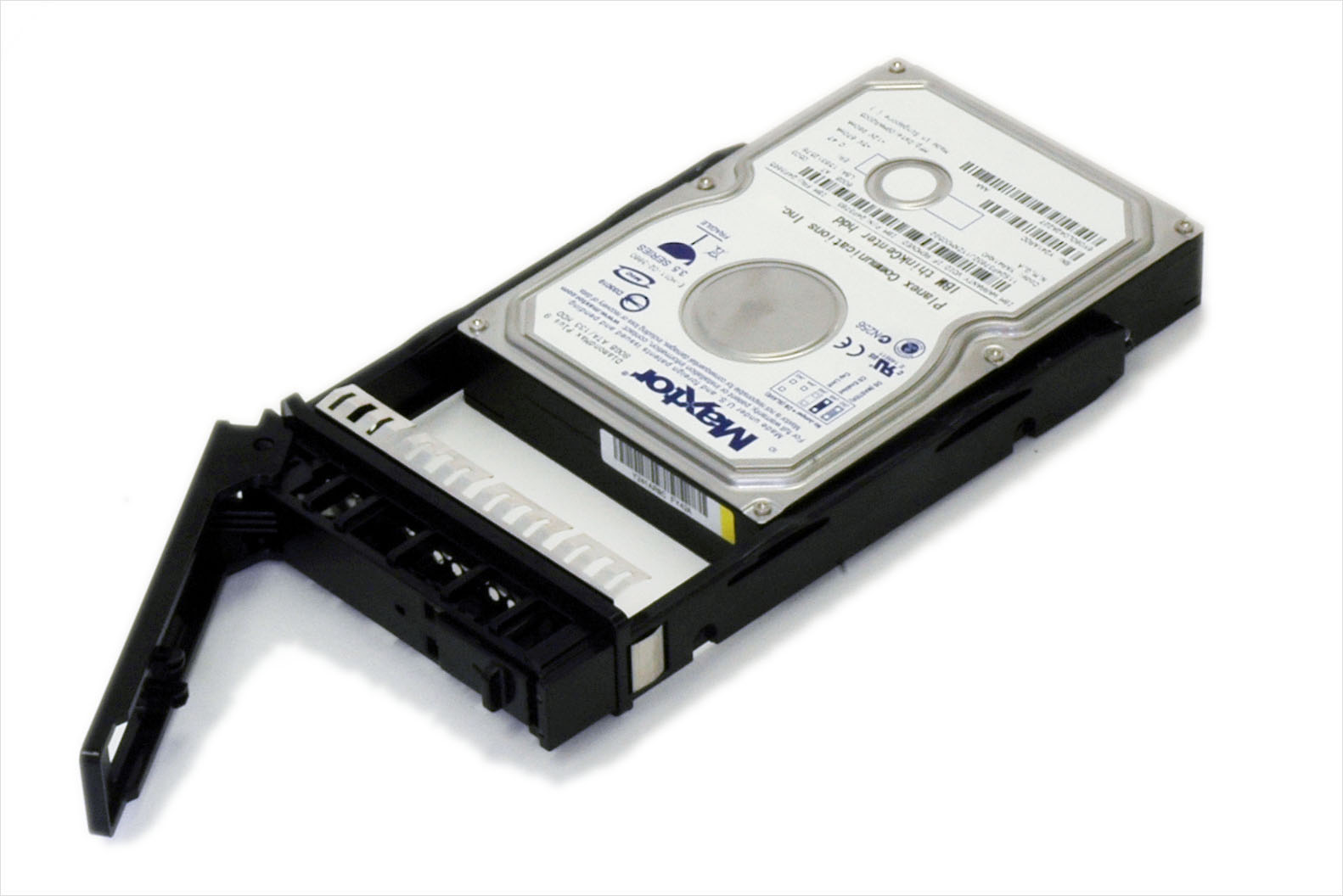

4 パーツ側面のねじ(4箇所)をゆるめて固定されているコの字型部品を外し、HDDをはめ込みます。

この部品はHDDを設置していないパーツを保護するためのものですので、ご使用にならない場合も大切に保管して下さい。また、設置したHDDを再度取り外してパーツを本機に戻す際は必ずこの部品を取り付けてから戻して下さい。

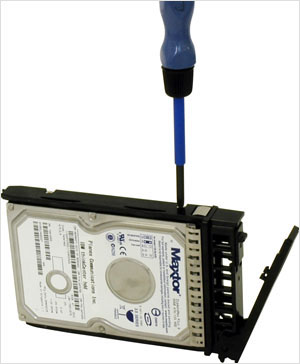

5 4で取り外したねじを使って、パーツにHDDをねじ止めします(4箇所)。

必ずHDDの端子部分が奥になるように取り付けて下さい。HDDの端子部や基板には素手で触れないようご注意下さい。

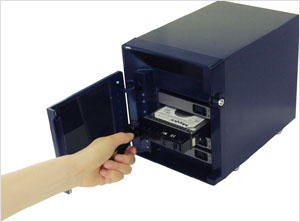

6 本製品にHDDを取り付けたパーツを戻します。
7 レバーを押し込み、ロックします。

※HDDを複数取り付けるときは、〜の手順を繰り返してください。

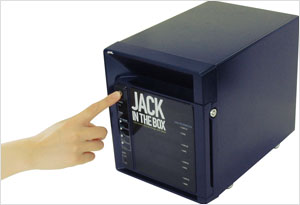

8 フロントパネルを閉じます。

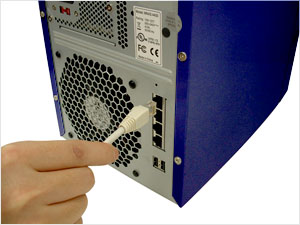

9 本製品背面のLANポートにLANケーブルを取り付けます。
※本製品にはLANポートが4基設置されています。
10 ケーブルの反対側をお使いのハブのLANポートに挿し込みます。

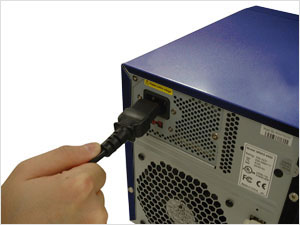

11 本製品背面の電源端子に、付属の電源コードを挿し込みます。
12 電源ケーブルをコンセントに挿し込みます。
13 以下の手順にしたがって電源をオンにします。


下記の手順は、HDDを本製品に初めて取り付けた時の操作方法です。HDDの初期設定が済んだ後は、電源ボタンを押すだけで、電源を入れることができます。

  1. 本体背面のリセットボタンを先の細いもので押し続けます。以後手順3まで押し続けます。
  2. 電源ボタンを押します。
  3. HDDのレバー右横のLED（赤色と青色）が一番下のHDDから順に点灯し、しばらくするとすべてのLEDが消えます。消えたのを確認すると、リセットボタンを離します。
    ※フロントパネルを開けて、確認することをお勧めします。
  4. システムの起動が始まります。

これで、本製品へのHDD取り付けが完了しました。

STEP2. ユーティリティのインストールへ続きます。

システムの起動が終了するまで3〜5分かかりますが、そのまま次のステップへ進んでください。
■MZK-NAS02での取り付け方法

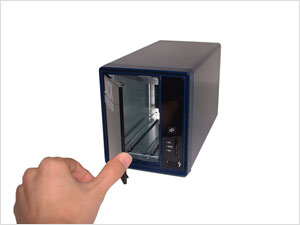

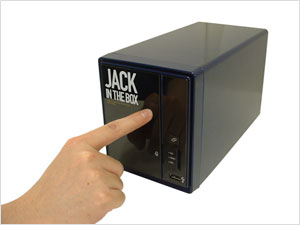

1 本製品のフロントパネルを開きます。

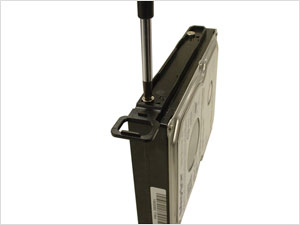

2 付属のマウントパーツをHDD左側にねじ止めします。

逆側に取り付けると本体に取り付けられませんのでご注意ください。HDDの端子部や基板には素手で触れないようご注意下さい。

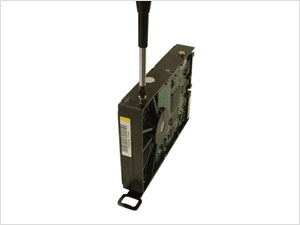

3 HDDの反対側に付属のマウントネジをドライバで取り付けます。（2カ所）

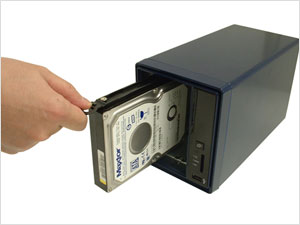

4 本製品にパーツを取り付けたHDDを装着します。

必ず奥までしっかりと押し込んで装着してください。
※HDDを2つ取り付けるときは〜の手順を繰り返します。
5 フロントパネルを閉じます。

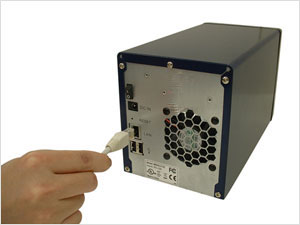

6 本体背面のLANポートにLANケーブルを取り付けます。
7 ケーブルの反対側をお使いのハブのLANポートに挿し込みます。

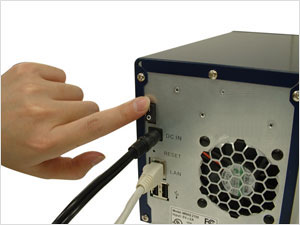

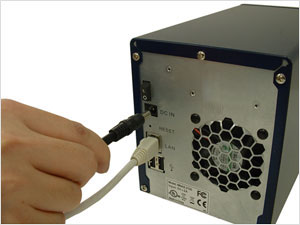

8 本体背面の電源端子に付属のACアダプタを挿し込みます。

※付属のACアダプタ以外は電源端子に挿し込まないでください。
9 ACアダプタの電源ケーブルをコンセントに挿し込みます。
10 以下の手順にしたがって電源をオンにします。


下記の手順は、HDDを本製品に初めて取り付けた時の操作方法です。HDDの初期設定が済んだ後は、電源スイッチの「|」側を押すだけで、電源を入れることができます。

  1. 本体背面のリセットボタンを先の細いもので押し続けます。以後手順3まで押し続けます。
  2. 本体背面の電源スイッチをON（「|」側を押す）にします。

    ▼
    本体前面のLEDが点灯/点滅をはじめます。約30秒後に（青）と（青）が同時に点灯し、約2秒後に消灯します。
    ※HDDを2台接続しているときはとの両方が点灯します。
  3. リセットボタンを離します。
  4. システムの起動が始まります。

これで、本製品へのHDD取り付けが完了しました。

STEP2. ユーティリティのインストールへ続きます。

システムの起動が終了するまで3〜5分かかりますが、そのまま次のステップへ進んでください。
※写真は実際の商品と多少異なることがあります。
