STEP 1. ハードディスクの取り付け

この項では、本製品に内蔵用ハードディスク(HDD)を設置する方法について説明します。
■MZK-NAS04での取り付け方法

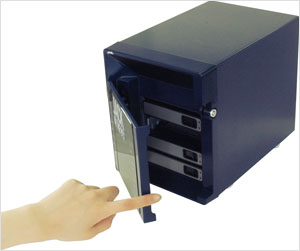

1 本製品のフロントパネルを開きます。

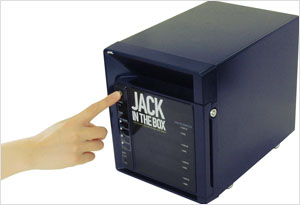

2 パーツ前面のスライドを右に動かし、ロックを外します。

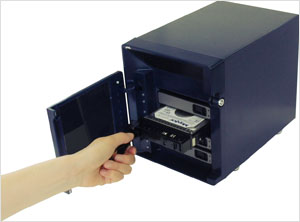

3 レバーを持ち、パーツを引き出します。

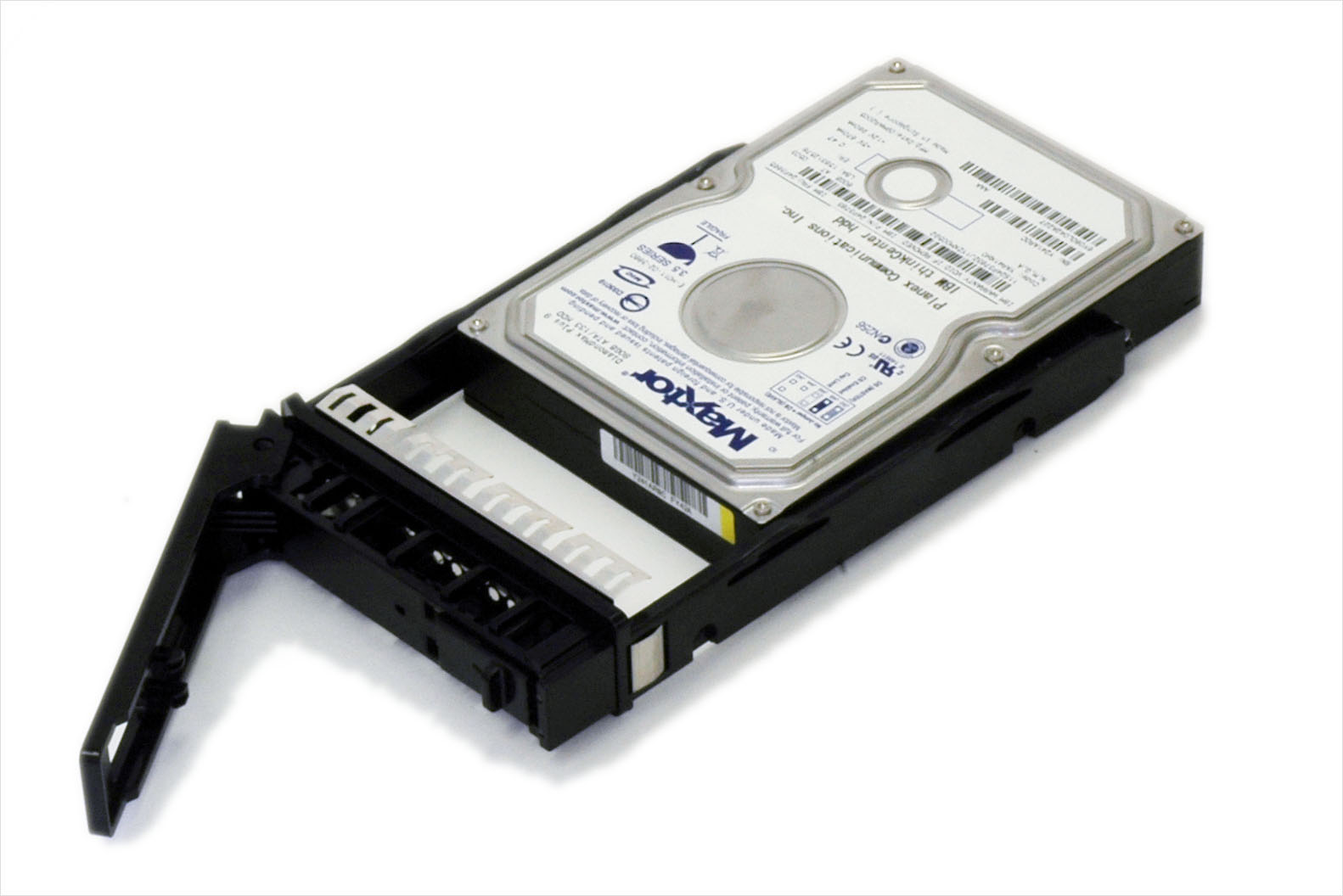

4 パーツ側面のねじ(4箇所)をゆるめて固定されているコの字型部品を外し、HDDをはめ込みます。

この部品はHDDを設置していないパーツを保護するためのものですので、ご使用にならない場合も大切に保管して下さい。また、設置したHDDを再度取り外してパーツを本機に戻す際は必ずこの部品を取り付けてから戻して下さい。

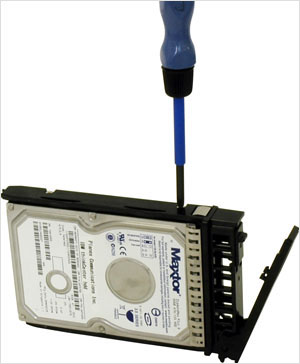

5 4で取り外したねじを使って、パーツにHDDをねじ止めします(4箇所)。

必ずHDDの端子部分が奥になるように取り付けて下さい。HDDの端子部や基板には素手で触れないようご注意下さい。
6 本製品にHDDを取り付けたパーツを戻します。

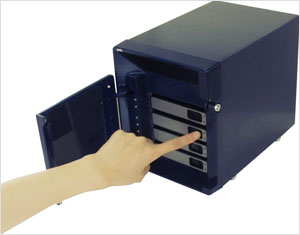

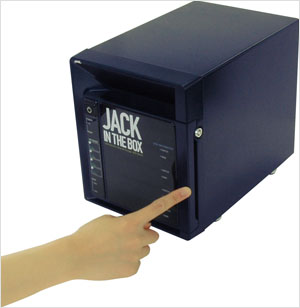

7 レバーを押し込み、ロックします。

※HDDを複数取り付けるときは、〜の手順を繰り返してください。
8 フロントパネルを閉じます。

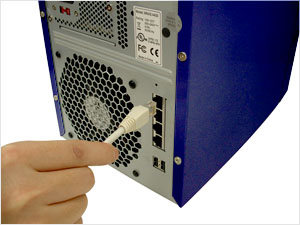

9 本製品背面のLANポートにLANケーブルを取り付けます。
※本製品にはLANポートが4基設置されています。
10 ケーブルの反対側をお使いのハブのLANポートに挿し込みます。

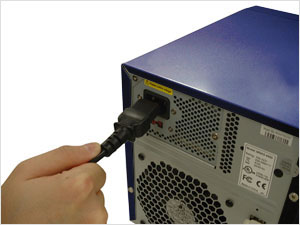

11 本製品背面の電源端子に、付属の電源コードを挿し込みます。
12 電源ケーブルをコンセントに挿し込みます。
13 本製品前面の電源スイッチをONにします。
■MZK-NAS02での取り付け方法

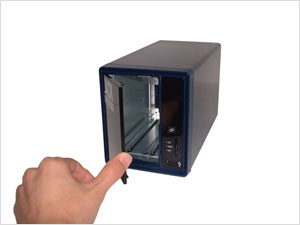

1 本製品のフロントパネルを開きます。
2 付属のマウントパーツをHDD左側にねじ止めします。

逆側に取り付けると本体に取り付けられませんのでご注意ください。HDDの端子部や基板には素手で触れないようご注意下さい。

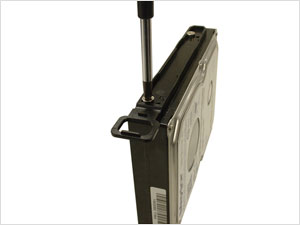

3 HDDの反対側に付属のマウントネジをドライバで取り付けます。（2カ所）

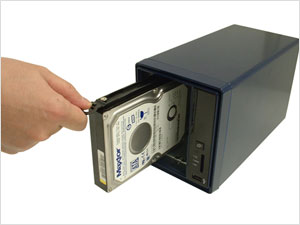

4 本製品にパーツを取り付けたHDDを装着します。

必ず奥までしっかりと押し込んで装着してください。

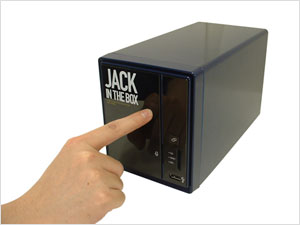

5 フロントパネルを閉じます。

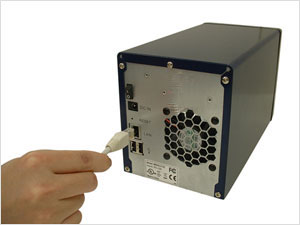

6 本体背面のLANポートにLANケーブルを取り付けます。
7 ケーブルの反対側をお使いのハブのLANポートに挿し込みます。

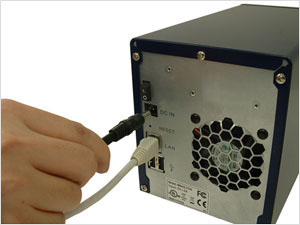

8 本体背面の電源端子に付属のACアダプタを挿し込みます。

※付属のACアダプタ以外は電源端子に挿し込まないでください。
9 ACアダプタの電源ケーブルをコンセントに挿し込みます。

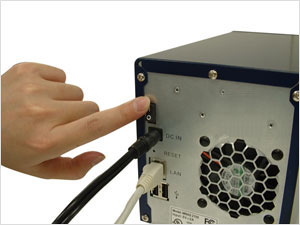

10 本体背面部の電源スイッチをONにします。


これで、本製品へのHDD取り付けが完了しました。

STEP2. ユーティリティのインストールへ続きます。
※写真は製作中の機体を用いて撮影していますので、実際の商品とは若干異なります。
