各部の名称とはたらき
本製品の各部の名称について説明します。

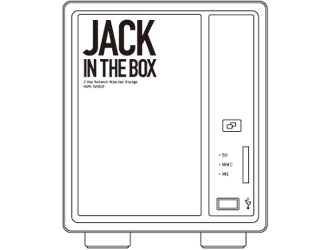

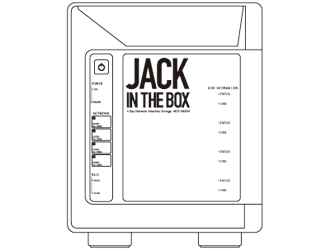

■本体正面
| MZK-NAS04 |
MZK-NAS02 |
 |
 |
| 電源スイッチ |
電源をオン/オフはボタンを押してから30秒程度かかります。オフにする際はディスクアクセスしていない事を確認してください。 |
| 各種LED |
本製品の状態や接続しているLANの状況を表示します。 |
| HDD LED |
装着したハードディスクの状況を表示します。 |
USBポート |
USBポートです。向かって左側の側面にあります。 |
| フロントパネル |
開けるとハードディスクを収納するベイがあります。 |
|
| メモリーカードスロット |
MMC/SD/MSに対応しています。 |
| ワンタッチバックアップボタン |
メモリーカードスロットにメモリーカードを挿した状態で1秒程度押し続けると、本製品内にフォルダが作成され、メモリーカード内のデータがが保存されます。
5秒程度押すと、メモリーカードがアンマウントされます。
15秒以上押すと、シャットダウン動作が始まります。 |
| USBポート |
USBポートです。 |
| フロントパネル |
開けるとハードディスクを収納するベイがあります。 |
|
|
| LEDの点灯/点滅は以下のように動作します。 |
| MZK-NAS04 |
| POWER ON |
青点灯 |
電源オン |
| STAND BY |
赤点灯 |
電源オフ（待機中） |
| NETWORK |
青点灯 |
1000BASE-Tでリンク |
| 青点滅 |
1000BASE-Tでリンク＆データ送受信中 |
| 緑点灯 |
10/100BASE-TXでリンク |
| 緑点滅 |
10/100BASE-TXでリンク＆データ送受信中 |
| 消灯 |
リンクしていません |
| RAID |
青点灯 |
RAID稼働中 |
| 青点滅 |
RAID未稼働（処理中含む） |
| DIAG |
赤点灯 |
エラー発生 |
| DISK INFORMAITION |
青点灯 |
ディスク正常 |
| 青点滅 |
ディスクアクセス中 |
| 赤点灯 |
エラー発生 |
|
| MZK-NAS02 |
| POWER |
青点灯 |
電源オン |
| 消灯 |
電源オフ |
| NETWORK |
緑点灯 |
10/100/1000BASE-Tでリンク |
| 緑点滅 |
10/100/1000BASE-Tでリンク＆データ送受信中 |
| 消灯 |
リンクしていません |
| RAID |
青点灯 |
RAID稼働中 |
| 赤点灯 |
RAID未稼働 |
赤と紫の
交互点灯 |
処理中 |
| HDD1 |
青点滅 |
HDD1へアクセス中 |
| 消灯 |
アクセスなし/HDDなし |
| HDD2 |
青点滅 |
HDD2へアクセス中 |
| 消灯 |
アクセスなし/HDDなし |
| OTB |
青点灯 |
メモリーカードがマウントされています |
| 青点滅 |
メモリーカードをコピー中です |
|
| |
|

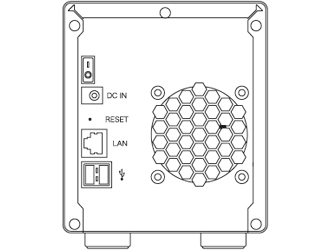

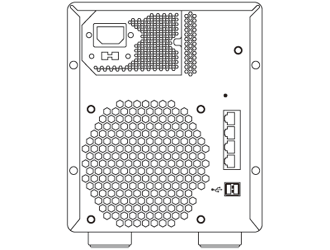

■本体背面
| MZK-NAS04 |
MZK-NAS02 |
 |
 |
| リセットボタン |
本製品を外部から初期化したいときに使います。
リセットボタンを押しながら前面電源スイッチを30秒程度長押しするすると前面LEDが点滅し初期化処理が始まります。 |
| LANポート |
LANケーブルを接続します（4ポート搭載） |
| USBポート |
USBポートです。 |
| 電源コネクタ |
付属電源ケーブルを接続します。 |
|
| 電源スイッチ |
電源オン/オフの際に使用します。オフにする際はディスクアクセスしていない事を確認してください。 |
| リセットボタン |
本製品を外部から初期化したいときに使います。
リセットボタンを押しながら電源スイッチを入れ直します。 |
| LANポート |
LANケーブルを接続します（1ポート搭載） |
| USBポート |
USBポートです。 |
| 電源コネクタ |
付属ACアダプタを接続します。 |
|
|
|
|
