各部の名称とはたらき

本製品の各部の名称について説明します。

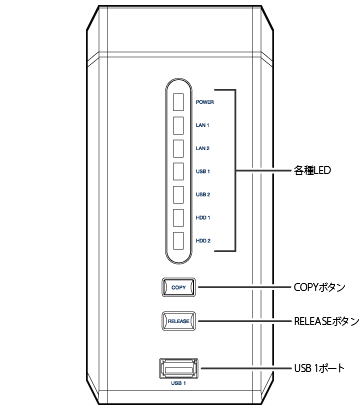

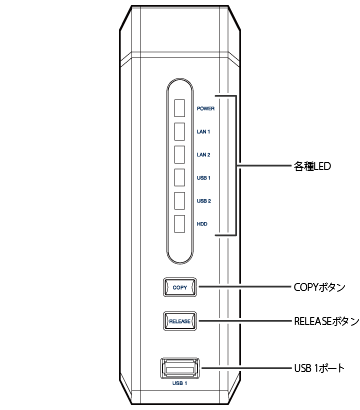

■本体前面

MZK-NAS01SG MZK-NAS02SG
各種LED 本製品の状態や接続している機器、LANの状況を表示します。
※各LEDの動作詳細は下記<表1>を参照ください。
COPYボタン USBコピー機能の実行および本製品の設定初期化に使用します。
RELEASEボタン USBポートに接続した機器の接続解除、本製品のシャットダウンおよび本製品の設定初期化に使用します。
USB 1ポート USBポートです。USBメモリ等を接続します。
※USBハードディスクは、本製品背面のUSB 2ポートに接続します。

<表1> LED動作
POWER 点灯 電源オン
点滅 起動中
消灯 電源オフ
LAN 1
LAN 2
※1
点灯 リンク確立済み
点滅 データ送受信中
消灯 未接続または未リンク
USB 1
USB 2
※1
点灯 USBドライブをマウント済み
点滅 USBドライブにアクセス中
消灯 USBドライブが未接続または未マウント
HDD
HDD 1
HDD 2
※2
点灯 内蔵ハードディスクをマウント済み
点灯 内蔵ハードディスクにアクセス中
消灯 内蔵ハードディスクが未接続または未マウント
※1 本製品の各ポートに対応して動作します。
※2 「HDD」はMZK-NAS01SG、「HDD 1」および「HDD 2」はMZK-NAS02SG。MZK-NAS02SGでは各HDDベイに対応して動作します。

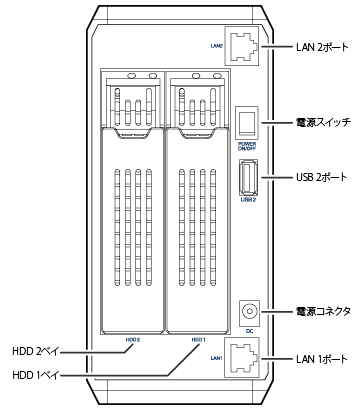

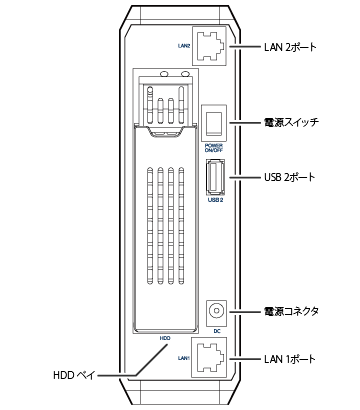

■本体背面

MZK-NAS01SG MZK-NAS02SG
電源スイッチ 電源オン/オフの際に使用します。オフにする際は、このスイッチを操作する前にシャットダウン操作を行います。シャットダウン操作の方法は、STEP 7.  ネットワークへの接続2を参照してください。
電源コネクタ 付属ACアダプタを接続します。
HDDベイ
HDD 1ベイ
HDD 2ベイ
ハードディスクを搭載するベイです。
LAN 1ポート
LAN 2ポート
LANケーブルを接続します。
USB 2ポート USBポートです。USBドライブを接続します。
※USBハードディスクは、本製品前面のUSB 1ポートではなく、こちらのUSB 2ポートに接続します。
