各部の名称とはたらき
本製品の各部の名称について説明します。

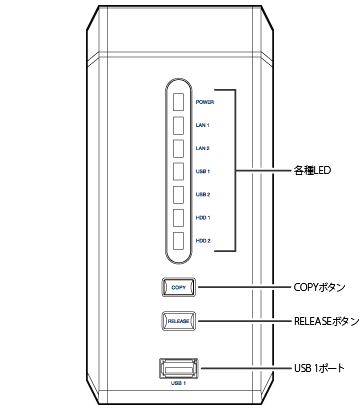

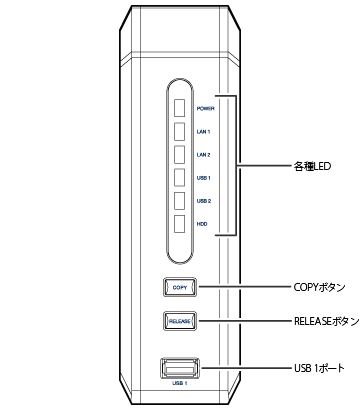

■本体前面
| MZK-NAS01SG |
MZK-NAS02SG |
 |
 |
| 各種LED |
本製品の状態や接続している機器、LANの状況を表示します。
※各LEDの動作詳細は下記＜表1＞を参照ください。 |
| COPYボタン |
USBコピー機能の実行および本製品の設定初期化に使用します。 |
| RELEASEボタン |
USBポートに接続した機器の接続解除、本製品のシャットダウンおよび本製品の設定初期化に使用します。 |
| USB 1ポート |
USBポートです。USBメモリ等を接続します。

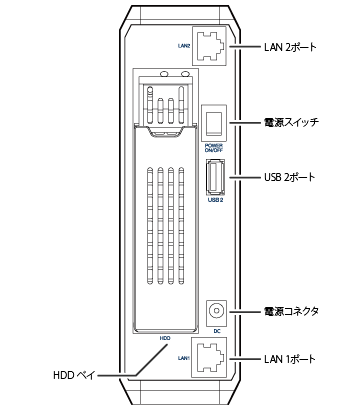

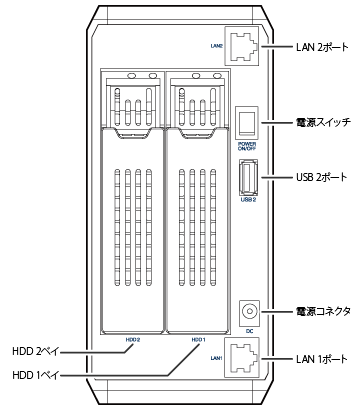

※USBハードディスクは、本製品背面のUSB 2ポートに接続します。 |
＜表1＞ LED動作
| POWER |
点灯 |
電源オン |
| 点滅 |
起動中 |
| 消灯 |
電源オフ |
LAN 1
LAN 2
※1 |
点灯 |
リンク確立済み |
| 点滅 |
データ送受信中 |
| 消灯 |
未接続または未リンク |
USB 1
USB 2
※1 |
点灯 |
USBドライブをマウント済み |
| 点滅 |
USBドライブにアクセス中 |
| 消灯 |
USBドライブが未接続または未マウント |
HDD
HDD 1
HDD 2
※2 |
点灯 |
内蔵ハードディスクをマウント済み |
| 点灯 |
内蔵ハードディスクにアクセス中 |
| 消灯 |
内蔵ハードディスクが未接続または未マウント |
※1 本製品の各ポートに対応して動作します。
※2 「HDD」はMZK-NAS01SG、「HDD 1」および「HDD 2」はMZK-NAS02SG。MZK-NAS02SGでは各HDDベイに対応して動作します。 |
|
|
を参照してください。
