各部の名称

本製品の各部の名称について説明します。

■本体上面

上面

LAN点灯緑LED:有線LAN接続中
点滅緑LED:有線LAN接続で、データ送受信中
消灯有線LAN未接続
Status点灯緑LED:動作中
消灯待機中
WLAN点灯緑LED:無線LAN接続中
点滅緑LED:無線LAN接続で、データ送受信中
消灯無線LAN未接続
※電源オンまたはリセットのときは、一時的に(3〜20秒ほど)LEDが消灯します。

■本体側面

側面
左から:アンテナコネクタ、リセットボタン、ACコネクタ、LANポート

アンテナコネクタダイポールアンテナを接続します。
リセットボタン1秒〜4秒間押すと再起動します。
5秒以上押すと、15秒ほど消灯したあと各LEDが点滅し、初期設定(工場出荷時の状態)に戻します。※
ACコネクタ付属の専用ACアダプタを接続します。
LANポートLANケーブルを接続します。
※初期化を実行すると、すべての設定が初期化されます。
初期化を実行する前に、初期化を行っても問題がないかを確認してください。
本製品にLANケーブルを接続しているときは、初期化を行うまえに、LANケーブルを本製品から外しておくことを推奨します。

■本体底面

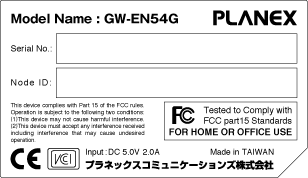

底面ラベル

Mondele Name製品名です。
Serial Noシリアルナンバーです。
Node ID本製品のMACアドレスです。

■ACアダプタ

本製品はACアダプタを使って充電を行います。


■Manual CD-ROM

本製品のマニュアルが収録されています。
CD-ROMには以下のものが収録されています。

  • マニュアル
    本製品の詳細マニュアルがHTMLで収録されています。
