本ページは、SSID設定ページの「SSIDルール選択」で「QoS有効」がチェックされているときに表示されます。

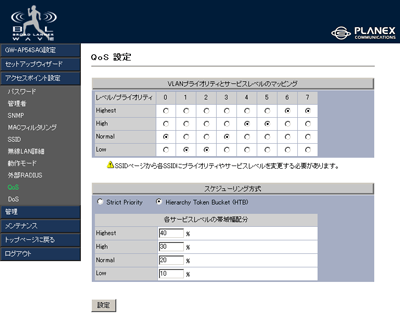

(画面拡大)
■QoS設定
VLANプライオリティと
サービスレベルのマッピング
各レベル(1〜7)のプライオリティを「Highest」〜「Low」で設定します。
SSIDページから各SSIDにプライオリティやサービスレベルを変更する必要があります。
スケジューリング方式
「Strict Priority」「Hierarchy Token Bucket(HTB)」から選びます。
「Hierarchy Token Bucket(HTB)」を選んだときは「各サービスレベルの帯域幅配分」を設定できます。
各サービスレベルの帯域幅配分
「Highest」〜「Low」それぞれの帯域幅を設定します。
