■本製品のご案内
本製品の各部の名称について説明します。

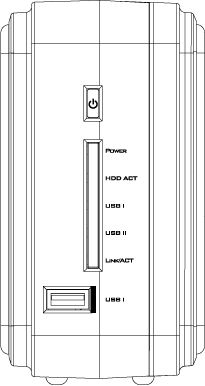

■本体正面
|
| |
 |
| Powerボタン |
電源をオン/オフするときは2秒長押ししてください。 |
| USB Iポート |
USBポートです。 |
LEDの点灯/点滅は以下のように動作します。
| LED |
| POWER |
緑点灯 |
電源オン |
| 緑点滅 |
システム起動中/終了中 |
| 消灯 |
電源オフ |
| HDD ACT |
橙点滅 |
HDDアクセス中 |
| USB I |
緑点灯 |
USB Iポート接続中 |
| USB II |
緑点灯 |
USB IIポート接続中 |
| LINK/ACT |
緑点灯 |
1000BASE-Tでリンク |
| 緑点滅 |
1000BASE-Tでリンク＆データ送受信中 |
| 橙点灯 |
10/100BASE-TXでリンク |
| 橙点滅 |
10/100BASE-TXでリンク＆データ送受信中 |
| 消灯 |
LANポートがリンクしていません |
|
| |
|

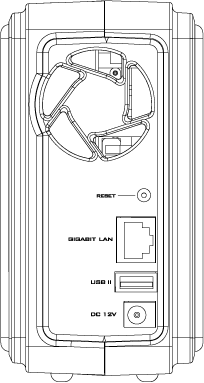

■本体背面
|
| |
 |
| Resetボタン |
本製品を外部から初期化したいときに使います。
4秒間長押しするとLEDが点滅し初期化処理が始まります。 |
| LANポート |
LANケーブルを接続します。 |
| USB II ポート |
USBポートです。 |
| 電源端子 |
付属ACアダプタを接続します。 |
|
|
|
