各部の名称とはたらき

本製品の各部の名称について説明します。

■本体前面

MZK-NAS01SG	MZK-NAS02SG

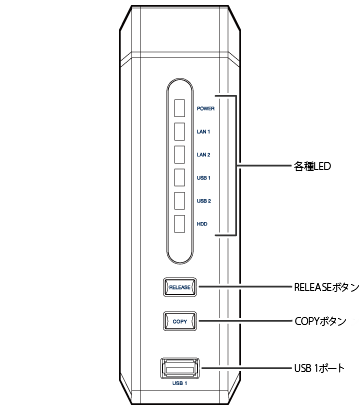

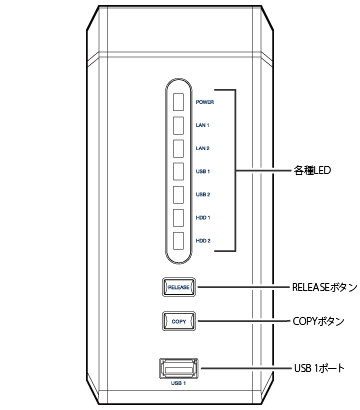

各種LED 本製品の状態や接続している機器、LANの状況を表示します。 ※各LEDの動作詳細は下記＜表1＞を参照ください。 RELEASEボタン USB1ポートに接続した機器の接続解除、本製品のシャットダウンおよび本製品の設定初期化に使用します。 COPYボタン USBコピー機能の実行および本製品の設定初期化に使用します。 USB 1ポート USBメモリ等を接続するUSBポートです。 ※取り外し方はこちらを参照してください。 ＜表1＞ LED動作 POWER 点灯 電源オン 点滅 起動中 消灯 電源オフ LAN 1 LAN 2 ※1 点灯 リンク確立済み 点滅 データ送受信中 消灯 未接続または未リンク USB 1 USB 2 ※1 点灯 USBドライブをマウント済み 点滅 USBドライブにアクセス中 消灯 USBドライブが未接続または未マウント HDD HDD 1 HDD 2 ※2 点灯 内蔵ハードディスクをマウント済み 点灯 内蔵ハードディスクにアクセス中 消灯 内蔵ハードディスクが未接続または未マウント ※1 本製品の各ポートに対応して動作します。 ※2 「HDD」はMZK-NAS01SG、「HDD 1」および「HDD 2」はMZK-NAS02SG。MZK-NAS02SGでは各HDDベイに対応して動作します。

■本体背面

MZK-NAS01SG	MZK-NAS02SG

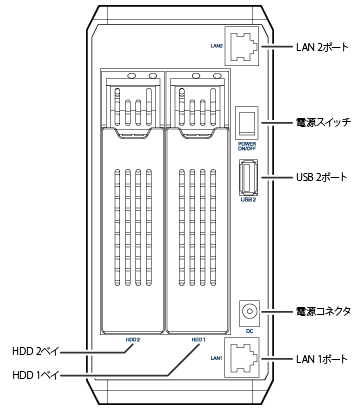

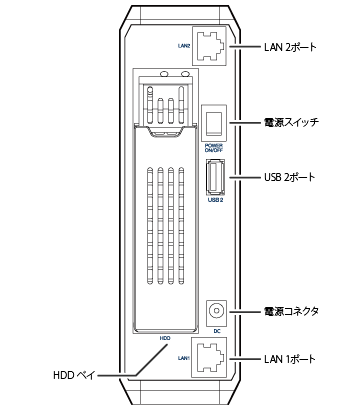

電源スイッチ 電源オン/オフの際に使用します。オフにする際は、このスイッチを操作する前にシャットダウン操作を行います。シャットダウン操作の方法は、STEP 7.  ネットワークへの接続のを参照してください。 電源コネクタ 付属ACアダプタを接続します。 HDDベイ HDD 1ベイ HDD 2ベイ ハードディスクを搭載するベイです。 LAN 1ポート LAN 2ポート LANケーブルを接続します。 USB 2ポート USBハードディスクやUSBプリンタを接続するUSBポートです。 ※取り外し方はこちらを参照してください。
