各部の名称とはたらき
本製品の各部の名称について説明します。

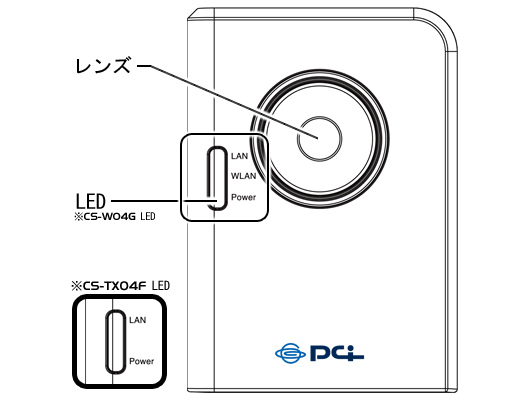

■本体正面
 |
|
LEDについて
| ランプの名称 |
色
|
機能説明 |
| LAN |
緑
|
点灯 |
通信状態が確立しています。 |
| 点滅 |
有線LANによるデータ送受信が行われています。 |
| 消灯 |
有線LAN機能が無効です。 |
WLAN※
CS-W04Gのみ |
橙
|
点灯 |
無線LANによる通信が確立しています。 |
| 点滅 |
無線LANによるデータ送受信が行われています。 |
| 消灯 |
無線LAN機能が無効です。 |
| POWER |
青
|
点灯 |
電源が入っている状態です。 |
| 消灯 |
電源が入っていない状態です。 |
|

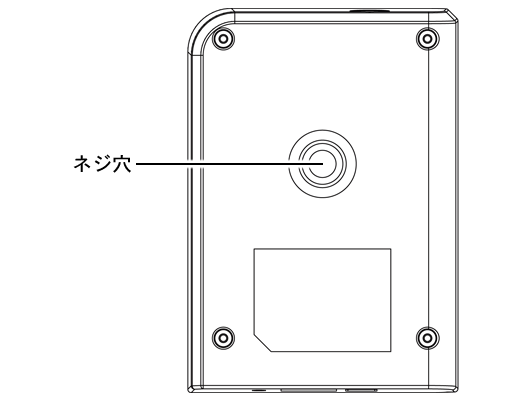

■本体背面
 |
| 名称 |
はたらき |
| ネジ穴 |
付属のカメラスタンドへの取り付けに使用します。 |
| Serial NO |
本製品のシリアルナンバーです。 |
| Node ID |
本製品のMACアドレス（ノードID）です。 |
|

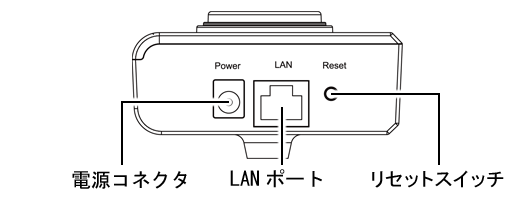

■本体下面
 |
| 名称 |
はたらき |
| 電源コネクタ |
付属のACアダプタを接続します |
| LANポート |
LANケーブルを接続します。 |
リセット
スイッチ |
本製品動作中に、1秒以上押してから放すと再起動します。
本製品動作中に、5秒以上押してから放すと初期化して再起動します。 |
|

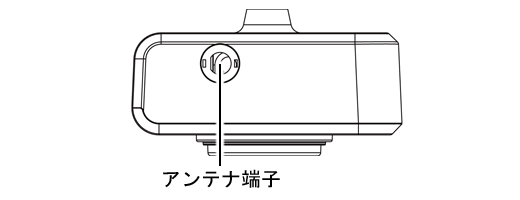

■本体上面
 |
| 名称 |
はたらき |
| アンテナ端子※ |
付属の無線アンテナを取り付けます。
※CS-W04Gのみ |
|
|
|
|
|
