はじめに

各部の名称

本製品の各部の名称について説明します。

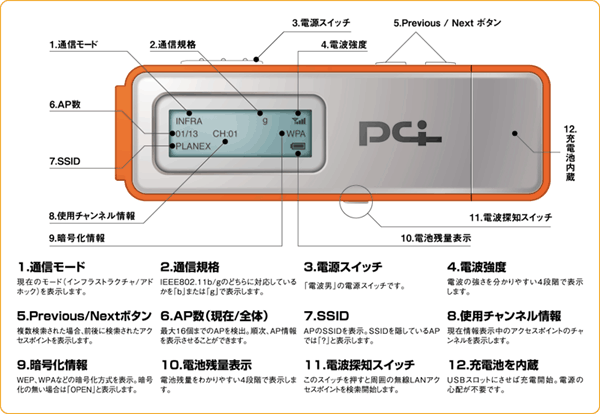

■本体前面

本製品には、コンピュータに接続するためのUSBコネクタとデータを送受信するためのアンテナ部、ステータスの確認ができるLCD部があります。

本体前面"
↑クリックすると拡大画像を表示します。



USB 2.0対応のUSBポートに接続することを推奨します。

利用可能なUSBポート動作する規格
USB 1.1IEEE802.11bで動作
USB 2.0IEEE802.11g/bで動作

■本体前面(LCD部)

本製品前面の液晶LCDの説明です。

Link/ACT 説明
点灯:本製品が使用可能状態です。
点滅:本製品が通信中です。
消灯:本製品が認識されていません。
Status 説明
Recharging:本製品の電源がONの際、再充電中。
Stop charging:本製品の電源がOFFの際、再充電をストップ。
Charge Complete:本製品の再充電が終了。
Power 説明



点灯:本製品の電池残量を4段階で表示します。

点滅:本製品が再充電中。

No:本製品の再充電をストップ。

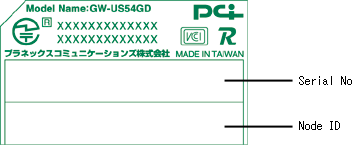

■本体裏面

背面ラベル

Serial No:本製品のシリアルナンバーです。
Node ID:本製品のMACアドレス(ノードID)です。

■USBケーブル

USBケーブルは以下のようなときに使います。

  • 本製品がコンピュータに直接取り付けられないとき
    コンピュータのUSBポートと本製品が干渉して取り付けられないとき、USBケーブルを使います。


  • 直接取り付けたとき、他のものとぶつかってしまうとき
    コンピュータの設置場所などによって本製品をとりつけたとき周囲のものと干渉してしまうとき、USBケーブルを使います。


  • 無線LAN通信が思った通りにできないとき
    本製品とアクセスポイントの間に無線LAN通信の障害物があるときなど、USBケーブルを使い本製品の向きを変えてみます。

■GW-US54GD CD-ROM

本製品を使えるようにするためのソフトウエアが収録されています。はじめてインストールするときは、このCD-ROMを使います。
CD-ROMには以下のものが収録されています。

  • ドライバ&ユーティリティ
    本製品の設定するためのソフトウエアです。
    ドライバをインストールするときに使います。


  • マニュアル
    本製品の詳細マニュアルがHTMLで収録されています。
