■困った！その3 「AP一覧」に接続先の無線アクセスポイントが表示されない編

お使いのアクセスポイントの設定内容に合わせて、設定してください。
接続先と設定内容が異なると無線LANに接続することができません。

暗号化の設定をするには、接続先の無線アクセスポイントの設定内容を確かめて以下の表を埋めてください。
※無線アクセスポイントの設定内容を確かめる方法は、無線アクセスポイントのマニュアルを参照してください。

	名称	お客様のアクセスポイントに設定している内容
（イ）	SSID （ネットワーク名）
（ロ）	認証モード	□オープンシステム　□共有キー　□自動 □WPA-PSK　　□WPA2-PSK
（ハ）	WEPキーまたはパスフレーズ

システムトレイのユーティリティアイコンをダブルクリックします。

※システムトレイにユーティリティアイコンが表示されていないときは、
「スタート」→「すべてのプログラム(または、「プログラム」)」→「PCI」→「PCI GW-NS54CW」→
「GW-NS54CWユーティリティ」をクリックすることでも起動できます。

▼
ユーティリティが起動します。

［設定］をクリックします。

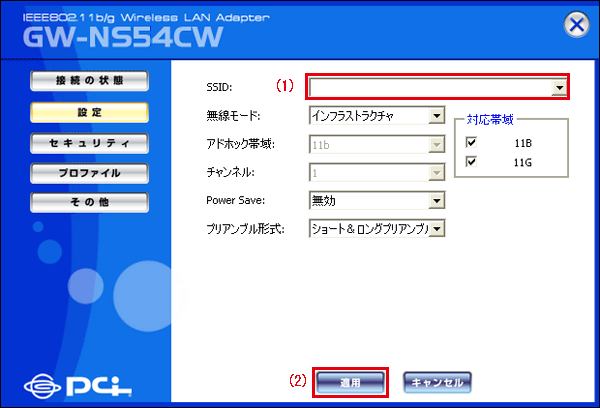

「SSID」に表（イ）の設定内容を半角で入力し、［適用］をクリックします。

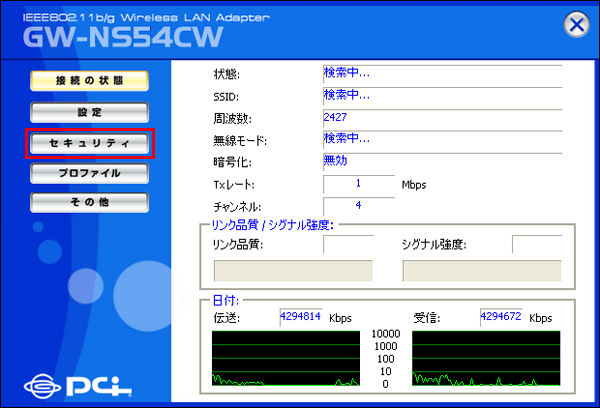

［セキュリティ］をクリックします。

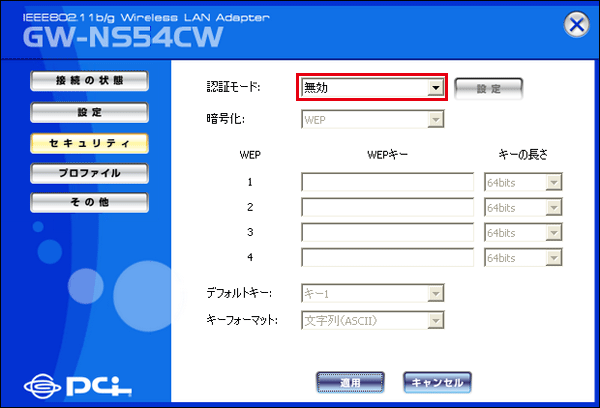

「認証モード」のプルダウンメニューから、表（ロ）と同じ設定内容を選びます。

セキュリティの設定をします。

表（ロ）の設定内容が「オープンシステム」「共有キー」「自動」のとき→「■WEPの設定」へ

表（ロ）の設定内容が「WPA-PSK」「WPA2-PSK」のとき→「■WPA-PSKの設定」へ

■WEPの設定

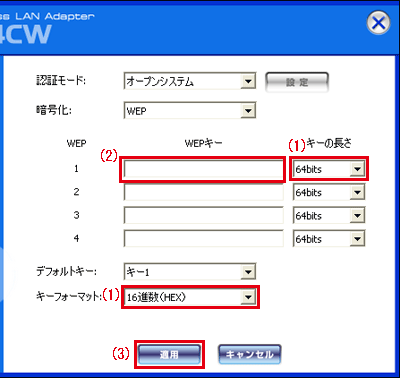

「キーフォーマット」と「キーの長さ」を決定します。

●表（ハ）が５文字のとき
「キーフォーマット」で「文字列（ASCII）」を選び、「キーの長さ」で「64bits」を選びます。

●表（ハ）が10文字のとき
「キーフォーマット」で「16進数（HEX）」を選び、「キーの長さ」で「64bits」を選びます。

●表（ハ）が13文字のとき
「キーフォーマット」で「文字列（ASCII）」を選び、「キーの長さ」で「128bits」を選びます。

●表（ハ）が26文字のとき
「キーフォーマット」で「16進数（HEX）」を選び、「キーの長さ」で「128bits」を選びます。

「WEPキー」に表（ハ）の設定内容を半角で入力します。

［適用］をクリックします。

■WPA-PSKの設定

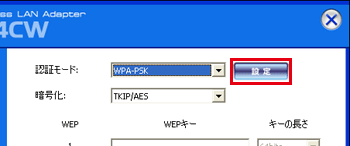

［設定］をクリックします。
入力欄に表（ハ）の設定内容を半角で入力します。

▼
「プロファイルを追加」画面に戻ります。

［適用］をクリックします。

ユーティリティを閉じます。

以上で暗号化設定の完了です。

こちらから接続の確認を行ってください。
