STEP4. 暗号化設定

暗号化の設定方法を説明します。

※開発中の画面を使用しているため、画面が変更になることがあります。

「STEP3.暗号化設定の準備」で作成した表を使って、以下の手順で設定します。

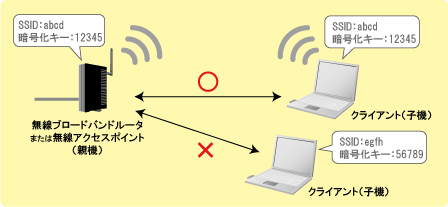

無線ブロードバンドルータまたは無線アクセスポイント（親機）とクライアント（子機）の設定内容を同じにすることで、無線LAN通信することができます。

システムトレイのユーティリティアイコンをダブルクリックします。

※システムトレイにユーティリティアイコンが表示されていないときは、
「スタート」→「すべてのプログラム(または、「プログラム」)」→「PCI」→「PCI GW-NS54CW」→
「GW-NS54CWユーティリティ」をクリックすることでも起動できます。

▼
ユーティリティが起動します。

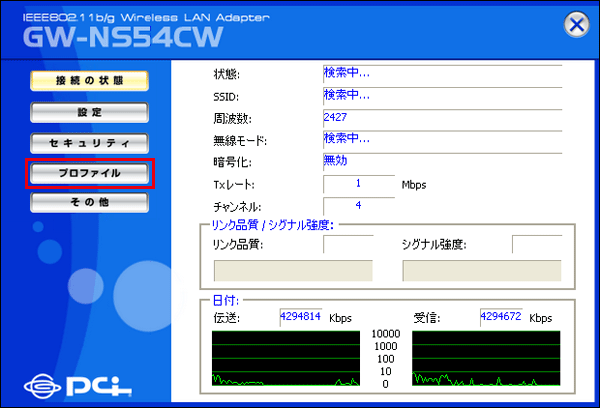

［プロファイル］をクリックします。

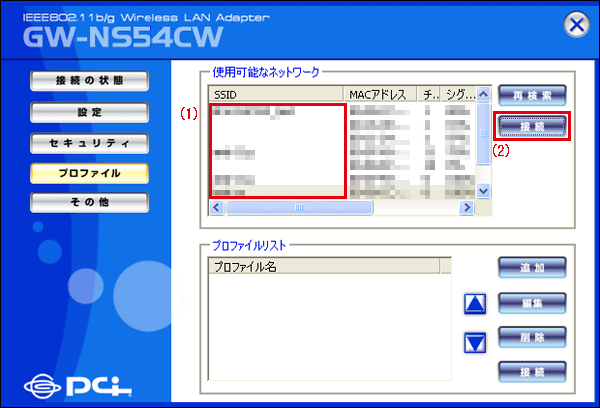

「利用可能なネットワーク」から表（イ）と同じ「SSID」をクリックし、［接続］をクリックします。

▼
「プロファイルを追加」画面が表示されます。

暗号化の設定をします。

表（ロ）の設定内容が「WEP」のとき→「■WEPの設定」へ

表（ロ）の設定内容が「WPA-PSK」（またはWPA2-PSK）のとき→「■WPA-PSKの設定」へ

■WEPの設定

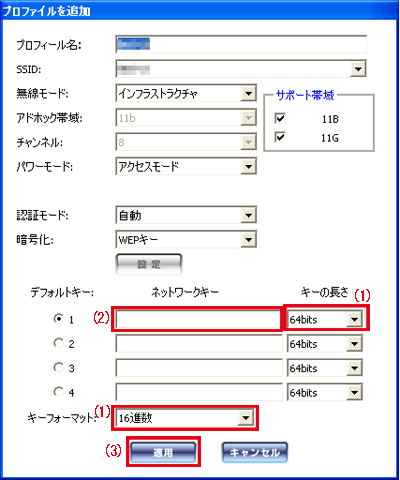

「キーフォーマット」と「キーの長さ」を決定します。

●表（ハ）が５文字のとき
「キーフォーマット」で「文字列（ASCII）」を選び、「キーの長さ」で「64bits」を選びます。

●表（ハ）が10文字のとき
「キーフォーマット」で「16進数（HEX）」を選び、「キーの長さ」で「64bits」を選びます。

●表（ハ）が13文字のとき
「キーフォーマット」で「文字列（ASCII）」を選び、「キーの長さ」で「128bits」を選びます。

●表（ハ）が26文字のとき
「キーフォーマット」で「16進数（HEX）」を選び、「キーの長さ」で「128bits」を選びます。

「ネットワークキー」に表（ハ）の設定内容を半角で入力します。

［適用］をクリックします。

■WPA-PSKの設定

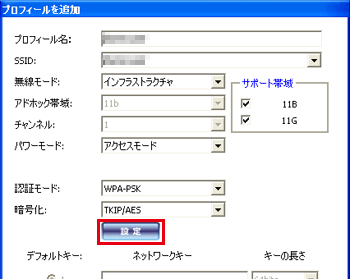

［設定］をクリックします。

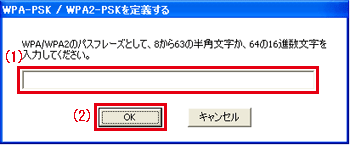

入力欄に表（ハ）の設定内容を半角で入力します。

▼
「プロファイルを追加」画面に戻ります。

［適用］をクリックします。

ユーティリティを閉じます。

■WEPについて
WEPとは、無線LANセキュリティの中で最も一般的な暗号化方式で、アクセスポイントとクライアントに共通の暗号キー（WEPキー）を設定します。本製品で設定できるWEPキーの長さは、「64bit」「128bit」の2種類です。数値が大きくなるほど設定できる文字数が多くなり、暗号化強度も向上しますが、復号するのに時間がかかるため、その結果通信速度が低下します。

■WPA-PSK/WPA2-PSKについて
WPA-PSK/WPA2-PSKとは、WPA/WPA2規格の一つです。認証は事前共有キー（PSK）を用い、暗号化はTKIPまたはAESという方式によって一定時間ごとに暗号キーが更新されるため、WEPよりセキュリティの強度が向上しています。認証サーバを必要としないため、ホームユースに適したセキュリティです。本製品はWPA-PSK/WPA2-PSKに対応していますが、WPA2-PSKのTKIPは動作保証しておりません。お客様の責任の範囲内においてご使用ください。

■WPA-EAP/WPA2-EAPについて
　WPA-EAP/WPA2-EAPとは、無線LANの業界団体Wi-Fiアライアンスが策定したWPA/WPA2規格の一つです。ユーザ認証方式にIEEE802.1X方式を用います。認証をおこなう際には、RADIUSサーバという認証サーバが必要となるため、主に企業などに適したセキュリティです。本製品はWPA-EAP/WPA2-EAPに対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。

■IEEE802.1X認証について
IEEE802.1X認証とは、クライアントと認証サーバ間で相互認証をおこない、許可されたユーザのみ認証されるシステムです。ユーザ認証方式にはIEEE802.1X方式を用います。この機能を使用するためには、IEEE802.1Xに対応したアクセスポイントとRADIUSサーバという認証サーバが必要となります。主に企業などに適したセキュリティです。本製品はIEEE802.1X認証に対応していますが、動作保証しておりません。お客様の責任の範囲内においてご使用ください。
