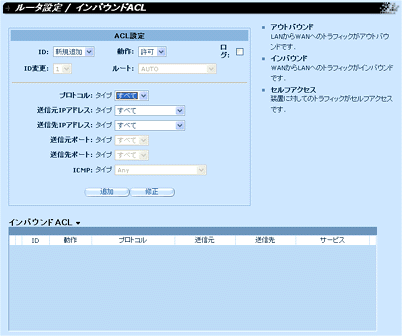

| ID |
「新規追加」を選択して設定/追加をおこなうと、新規にACLルールを追加します。
初期設定では「新規追加」のみ選択できます。 |
| 動作 |
「許可」または「拒否」を選びます。 |
| ログ |
チェックをオンにするとACLルールのログをとります。 |
| プロトコル |
ACLルールの対象プロトコルを選びます。「すべて」を選択すると、全てのプロトコルに対してルールが適用されます。
「すべて」、「TCP」、「UDP」、「ICMP」、「IGMP」、「AH」、「ESP」を選択できます。 |
| 送信元IPアドレス |
送信元IPアドレスに対してルールを設定します。対象に「すべて」、「IPアドレス」または、「ネットワークアドレス」を選択できます。選択したタイプによって設定が異なります。
| タイプ | 設定内容 |
| 「すべて」 | 全てが対象となります。 |
| 「IPアドレス」 | 「IPアドレス」を設定します。 |
| 「ネットワークアドレス」 | 「サブネットマスク」、「デフォルトゲートウエイ」を設定します。 |
|
| 送信先IPアドレス |
送信先IPアドレスに対してルールを設定します。対象に「すべて」、「IPアドレス」、「ネットワークアドレス」または、「ドメイン」を選択できます。選択したタイプによって設定が異なります。
| タイプ | 設定内容 |
| 「すべて」 | 全てが対象となります。 |
| 「IPアドレス」 | 「IPアドレス」を設定します。 |
| 「ネットワークアドレス」 | 「サブネットマスク」、「デフォルトゲートウエイ」を設定します。 |
| 「ドメイン」 | 「ドメイン」を設定します。 |
|
| 送信元ポート |
送信元ポート番号を設定します。ポート番号には「単一」もしくは「範囲」を選択/設定できます。
「タイプ」の「範囲」を選択したときは、開始ポート番号と終了ポート番号を設定します。 |
| 送信先ポート |
送信先ポート番号を設定します。ポート番号には「単一」もしくは「範囲」を選択/設定できます。
「タイプ」の「範囲」を選択したときは、開始ポート番号と終了ポート番号を設定します。 |
| ICMP |
「プロトコル」に「ICMP」を選択したときに設定します。
「メンテナンス」の「管理者設定」で「Ping許可ネットワーク」の「WAN」を有効にしたときに設定します。 |
| 追加 |
クリックすると設定を追加/保存します。 |
| 修正 |
すでに作成した設定を修正したときにクリックします。
クリックすると設定を保存します。 |
)
