■本製品のご案内
本製品の各部の名称について説明します。

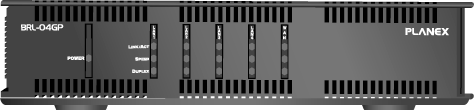

■本体前面
左から：POWER LED、LAN1〜4 LED、WAN LED
| 名 称 | 動 作 |
| POWER |
|
| LAN1〜4 | ACT/LINK |
| 緑LED | 点灯：接続中 |
| 点滅：データ送受信中 |
| 消灯：未接続 |
|
| SPEED |
| 橙LED | 点灯：1000Mbps |
| 点灯：100Mbps |
| 消灯：10Mbps |
|
| Duplex |
| 橙LED | 点灯：全二重通信 |
| 点滅：半二重通信/コリジョンあり |
| 点滅：半二重通信/コリジョンなし |
|
| WAN | ACT/LINK |
|
| SPEED |
| 緑LED | 点灯：100Mbpsリンクのみ、データ送受信無し |
| 点滅：100Mbpsデータ送受信中 |
| 橙LED | 点灯：10Mbpsリンクのみ、データ送受信無し |
| 点滅：10Mbpsデータ送受信中 |
| 消灯：未接続 |
|
| Duplex |
| 橙LED | 点灯：全二重通信 |
| 消灯：半二重通信または、未接続 |
|
※電源投入時またはリセットのときは、一時的に（3〜20秒ほど）LEDが消灯します。

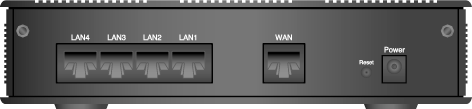

■本体後面
左から：LAN1〜4ポート、WANポート、リセットボタン、AC電源コネクタ
| 名 称 | 動 き |
| LAN1〜4ポート | LANケーブルを接続します。本製品をコンピュータと接続します。 |
| WANポート | LANケーブルを接続します。本製品をネットワーク機器（モデムもしくはHUB機器など）と接続します。 |
| リセットボタン | 1秒〜3秒間押すと再起動します。
本製品の初期化を次の手順でおこないます。※
- 本製品からACアダプタを外します。
- リセットボタンを押し、そのままの状態でACアダプタを差し込みます。
- 4秒以上押した後、リセットボタンを離します。
初期化を実行すると、LAN LEDが点灯してから消灯し初期設定（工場出荷時の状態）に戻します。 |
| AC電源コネクタ | 付属の専用ACアダプタを接続します。 |
※ 初期化を実行すると、すべての設定が初期化されます。初期化を実行する前に、初期化を行っても問題がないことを確認してください。
※ 本製品にLANケーブルを接続しているときは、初期化を行う前に、LANケーブルを本製品から外しておくことを推奨します。
■本体底面
| 名称 | 動き |
| Mondele Name | 製品名です。 |
| Serial No | シリアルナンバーです。 |
| Node ID | <WAN> | 本製品のWANポートのMACアドレスです。 |
| <LAN> | 本製品のLANポートのMACアドレスです。 |
|
