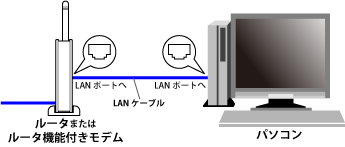

本製品とパソコンをLANケーブルでつなぎます。

設定の際は、LANケーブルをつないで行ってください。

パソコンの電源を入れ、WEBブラウザを起動します。

▼
WEBブラウザが起動します。

アドレス欄にIPアドレス「192.168.1.1」を入力し、<Enter>キーを押します。

▼

ログイン画面が表示されます。

(1)「ユーザ名」に「admin」を半角文字で入力します。
(2)「パスワード」に「password」を半角文字で入力します。
(3)［OK］をクリックします。

▼
設定画面のトップページが表示されます

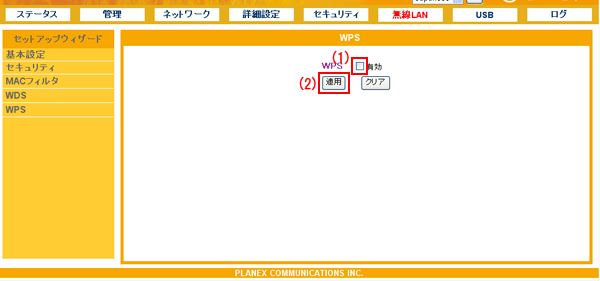

設定画面で「無線LAN」−「WPS」をクリックして、「WPS」画面を表示させます。

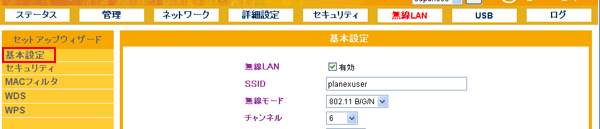

「基本設定」をクリックします。

▼
「無線LAN基本設定」画面が表示されます。

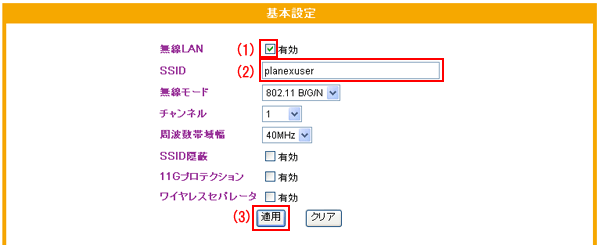

設定します。

(1)チェックをつけます。
    チェックを外すと無線LAN機能が無効になりますのでご注意ください。

(2)任意のネットワーク名※を半角英数字で入力します。
    ※半角英数字で32文字まで入力できます。
    SSIDは無線LAN通信するパソコンに設定するとき必要となりますので、メモに控えておくことをお勧めします。

以下の項目については必要に応じて設定してください。

無線モード	無線モードを選びます。 「802.11 B/G/N」：IEEE802.11b、IEEE802.11gおよびIEEE802.11n（ドラフト版）で通信します。通常は、ここを選びます。 「802.11 G/N」：IEEE802.11gおよびIEEE802.11nで通信します。 「802.11 B/G」：IEEE802.11bおよびIEEE802.11gで通信します。 「802.11 N」：IEEE802.11n（ドラフト版）でのみ通信します。 「802.11 G」：IEEE802.11gでのみ通信します。 「802.11 B」：IEEE802.11bでのみ通信します。 初期設定：802.11 B/G/N
チャンネル	チャンネルを1〜13から選びます。 近隣との電波干渉があるときに適当なチャンネルを選択してください。 チャンネルは無線LAN通信するパソコンに設定するとき必要となりますので、メモに控えておくことをお勧めします。
周波数帯域幅	周波数帯域幅を選びます。 「20 MHz」：20MHzの帯域で通信します。 「40 MHz」：40MHzの帯域で通信します。「20 MHz」選んだときよりも高速に通信します。通常はここを選びます。
SSID隠蔽	SSIDを第三者に見られたくないとき、チェックを付けます。 不正アクセスを防止することができます。 初期設定：オフ
BGプロテクション	IEEE802.11bとIEEE802.11gが混在する環境で、IEEE802.11gを優先させるときチェックします（IEEE802.11bがつながりにくくなる可能性があります）。 初期設定：オフ
ワイヤレスセパレータ	無線LAN端末間の通信を遮断するとき、チェックを付けます。 初期設定：オフ

(3)［適用］をクリックします。

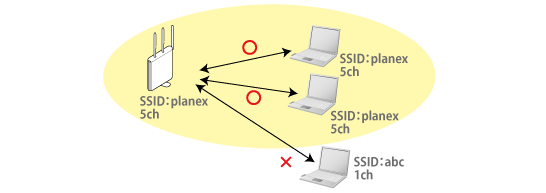

SSIDについて
SSIDとは、無線LANにおいてアクセスポイントと無線クライアントが通信するための共通のグループ名のことです。
同一のSSIDの無線LAN機器同士で通信します。


チャンネルについて
同一のSSID内で、無線通信するには、チャンネルを同じにする必要があります。 複数のSSID（無線LANグループ）を構成する場合は、SSID毎に別のチャンネルを設定しますが、SSID間の電波の干渉をさけるために、 それぞれのチャンネルは1／6／11など5ch程度離れたチャンネルに設定する必要があります。

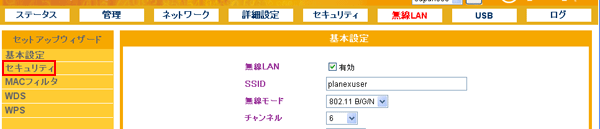

「セキュリティ」をクリックします。

▼
「セキュリティ」設定画面が表示されます。

暗号化（セキュリティ）の設定をします。
以下の「ワンポイント」を参考にして、「WEP」（初期設定）または「WPA-PSK/WPA2-PSK」のどちらかを設定してください。

WEPについて
WEPとは、無線LANセキュリティの中で最も一般的な暗号化方式で、アクセスポイントとクライアントに共通の暗号キー（WEPキー）を設定します。


WPA/WPA2について
WPA/WPA2とは、WEPをより強化した無線LANのセキュリティ規格です。WPA-PSK/WPA2-PSKでは、プリシェアードキーと呼ばれる暗号キーを用い、WEPと同様にアクセスポイントとクライアントに共通の暗号キーを設定します。
WPA2で「AES」が標準化され、WPAよりもさらに強固なセキュリティです。

※本製品はIEEE802.1X認証に対応していますが、サポート対象外です。

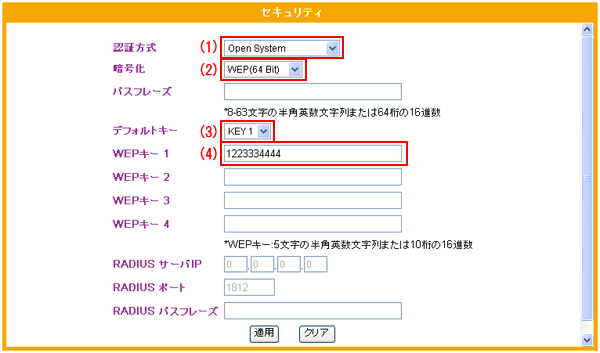

■WEPのとき

ここで設定する設定値は、パソコンに無線LANを設定するときに必要になります。メモに控えることをお勧めします。

(1)「Open system」を選びます。

(2)「WEP(64 Bit)」または「WEP(128 Bit)」から選びます。
※128ビットのほうがセキュリティ強度が高くなります。

(3)デフォルトキーを「KEY1」〜「KEY4」から選びます。
※通常は「KEY1」を選びます。

(4)WEPキーを任意に半角英数字で入力します。
(2)で「WEP(64 Bit)」を選んだときは、5文字の半角英数文字列、または10桁の16進数（A〜F、0〜9）を入力します。
(2)で「WEP(128 Bit)」を選んだときは、13文字の半角英数文字列、または26桁の16進数（A〜F、0〜9）を入力します。

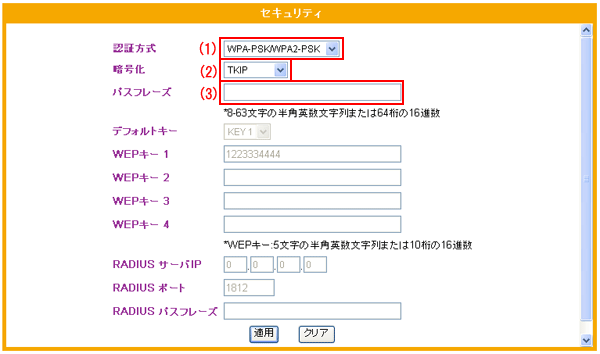

■WPA-PSK/WPA2-PSKのとき

ここで設定する設定値は、無線通信するパソコンに設定するときに必要になります。メモに控えることをお勧めします。

(1)「WPA-PSK/WPA2-PSK」を選びます。
※「WPA/WPA2」はRADIUSサーバを使って認証します。サポート対象外となります。

(2)「TKIP」、「AES」、「TKIP/AES」から選びます。
※TKIPよりAESの方がセキュリティ強度が高くなります。
※TKIP/AESを選ぶと、、「TKIP」と「AES」が混在したネットワークでも互いに通信することができます。

(3)パスフレーズ※を入力します。
※8〜63文字の半角英数文字列または64桁の16進数（A〜F、0〜9）

［適用］をクリックします。

▼
「しばらくお待ちください」のメッセージが表示され、カウントダウンが始まります。
カウントが「0」になるまでしばらくお待ちください。

画面を閉じます。
