STEP 1. ハードディスクの取り付け
本製品に内蔵用ハードディスク(HDD)を取り付けます。本製品の電源はまだ入れないでください。
※MZK-NAS01SGを使って説明します。MZK-NAS02SGのときも同様の手順で取り付けてください。

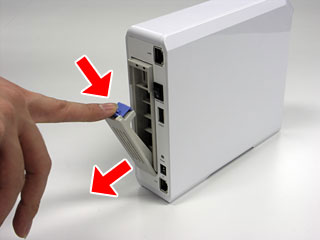

本製品背面のHDDマウンターのスライドを押し下げ、ロックを外します。

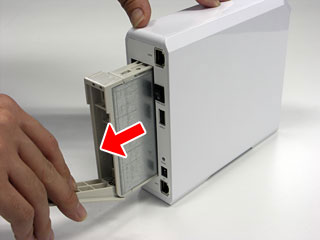

レバーを持ち、マウンターを取り出します。
取り出したマウンターに、ハードディスクをはめこみます。
※
ハードディスクの端子部分が、マウンターのレバーの反対側になるようにはめ込んでください。ハードディスクの端子部や基板には素手で触れないようにご注意ください。

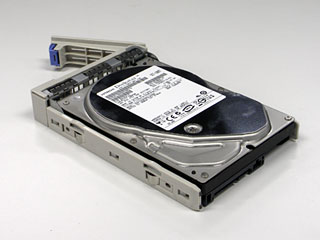

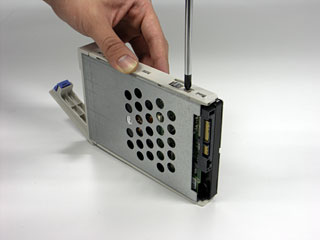

付属のねじを使って、マウンターにハードディスクをねじ止めします。(4箇所)

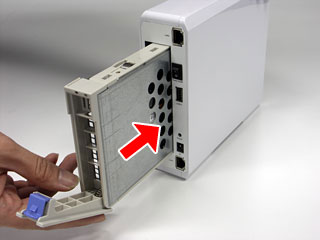

ハードディスクを固定したマウンターを、本製品本体に挿入します。

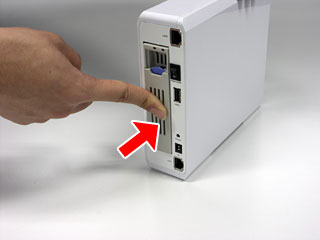

「カチッ」と音が鳴るまでレバーを押し込み、ロックします。
※
MZK-NAS02SGにハードディスクを2台取り付けるときは、1〜6の手順を繰り返してください。

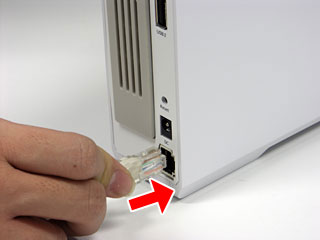

本製品背面のLANポートにLANケーブルを挿し込みます。

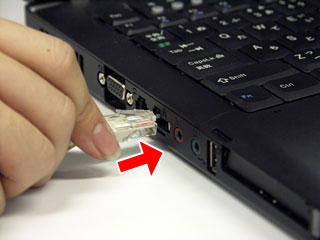

LANケーブルの反対側を、パソコンのLANポートに接続します。

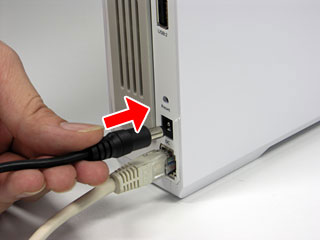

本製品背面の電源端子に付属ACアダプタを接続します。

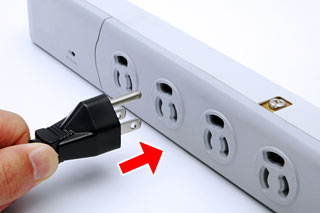

付属ACアダプタの電源ケーブルをコンセントに挿し込みます。
本製品背面の電源スイッチをオンにして、パソコンの電源もオンにします。
※写真は実際の商品と多少異なることがあります。
