はじめに

各部の名称とはたらき

本製品の各部の名称について説明します。

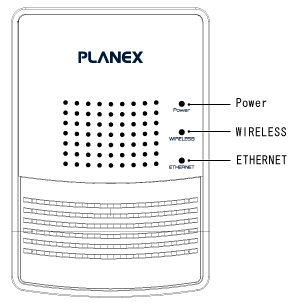

■本体上面
GW-MF54G本体上面図
名称 色 機能説明
Power 緑 点灯： 電源オン
WIRELESS 緑 点灯： 無線使用可
点滅： 通信中
ETHERNET 緑 点灯： 有線リンク中

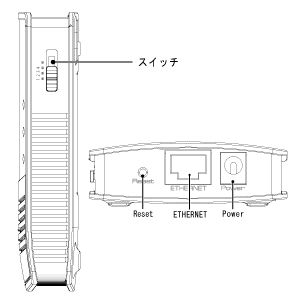

■本体側面
GW-MF54G本体側面図スイッチがある方
本体側面
スイッチ 本製品のモードを切り替えます。
 1  APモード
 2  AP＆ルータモード
 3  設定モード
 4  コンバータモード
Power 専用ACアダプタを接続します。
ETHERNET LANケーブルを接続します。(RJ-45)
Reset 1〜7秒押すと再起動します。
8秒以上押すと本製品を工場出荷時の状態に戻します。

※ 初期化を実行する前に、初期化を行っても問題がないことを確認してください。
※ 通信中は初期化を実行しないでください。

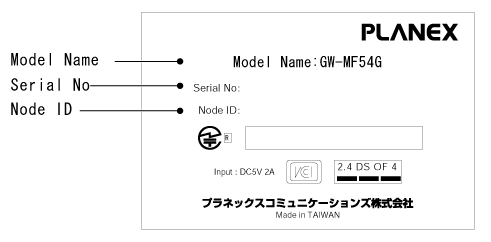

■本体裏面
GW-MF54G本体裏面図

Model Name 製品名です。
Serial No 本製品のシリアルナンバーです。
Node ID 本製品のMACアドレス（ノードID）です。
