FX-08EX
FX-08EX
販売終了
ストア&フォワード フローコントロール AutoNegotiation ファンレス
ACアダプタ 底面マグネット
「FX-08EX」は全てのポートがAutoMDI/MDI-X機能に対応し、ケーブルのストレート/クロス種別の結線ミスによる配線トラブルを回避することができます。また、付属するACアダプタもスリム化されており、 さらに利便性が向上しています。

全ポートAutoMDI/X機能搭載
  「FX-08EX」は搭載するポート全てが、AutoMDI/MDI-X機能を搭載しており、接続されたケーブルのストレート/クロスの種別を自動判別しますので、結線ミスによる配線トラブルを未然に回避することができます。また、スイッチ同士をカスケード接続する場合でもストレートケーブルを使用することができます。

エラーパケットを遮断するストア&フォワード転送

  受信したデータフレームをバッファメモリに格納し、フレームの最後に含まれる、エラーチェック用のFCS(Frame Check Sequence)を利用して、エラーの有無を確認します。
エラーのあるフレームはスイッチングハブ内で遮断されますので、無駄なトラフィックの発生を抑えます

高い通信効率を実現するフローコントロール機能



「FX-08EX」はフローコントロール機能(全二重時:IEEE802.3x/半二重時:バックプレッシャー)に対応しています。特定のポートに対してトラフィックが集中し、スイッチファブリック内のバッファメモリとポートとのバンド幅が不足してくると、バッファメモリへの格納と取り出しがスムーズに行えなくなり、超過したパケットが捨てられ、フレームロスが生じてしまいます。
「FX-08EX」はフローコントロール機能により、接続している端末に信号の送出を止めさせ、バンド幅のミスマッチを解消します。

全二重通信時:IEEE802.3xフロー制御方式を用い、スイッチ本体からポーズ信号を端末PCへ送信し、PCからの信号送出を抑止します。

半二重通信時:架空のジャム信号を送出することにより、データ信号のコリジョンが発生した状態を作り出してPCからの信号送出を抑止する「バックプレッシャー方式」を用います。

ファンレスの静音設計、軽量プラスチック筐体


新チップの採用により発熱を抑えていますので、内部ファンを省略しています。ファンによるノイズの無い環境で使用できます。
また、軽量プラスチックの本体底面には、設置用のマグネットがついていますので、スチールデスクなどに貼り付けることができます。

便利なショートコード付属
  電源供給用のACアダプタにショートコードが付属しています。
ショートコードを利用することにより、ACアダプタ本体を利用したときのように、他のコンセント部分の邪魔になり、余計に塞いでしまうことが有りません。

型番
FX-08EX
アクセス方法 CSMA/CD 10/100Mbps
対応標準

IEEE802.3 10Base-T、IEEE802.3u 100Base-TX IEEE802.3x フローコントロール

対応メディア UTP/STPケーブル 100Mbps:カテゴリ5以上 10Mbps:カテゴリ3以上
ポート数

10/100BASE-TX×8(全ポートAutoMDI/X機能対応)RJ-45コネクタ

設定方法 AutoNegotiation

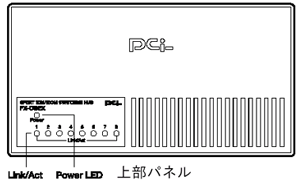

LED 表示

Power 、Link/Act

ネットワークブリッジ機能 フィルタリング、フォワーディング、アドレス学習
スイッチ処理方式 ストア&フォワード
フローコントロール

全二重時IEEE802.3x、半二重時バックプレッシャー

入力電源

DC7.5V 1A

消費電力

最大7W

動作温度 0 〜40 ℃
動作湿度 35 〜85 %(結露しないこと)
寸法(W×H×D)

130(W)×32(H)×70(D) mm

重量

162g

EMI

VCCI Class A

パッケージ内容

本体・ACアダプタ・ショートコード・ ユーザーズマニュアルマグネット(本体付属)・ゴム足
