FX-05P2
FX-05P2
販売終了
ストア&フォワード フローコントロール AutoNegotiation ACアダプタ
ファンレス 底面マグネット

全ポートAutoMDI/X機能搭載
  「FX-05P2」は搭載する5つのポート全てがAutoMDI/MDI-X機能を搭載しており、各ポートが、接続されたケーブルのストレート/クロスの種別を自動判別しますので、結線ミスによる配線トラブルを未然に回避することができます。
また、スイッチ同士をカスケード接続する場合でも通常はクロスケーブルを使用しますが、AutoMDI/MDI-X機能によりストレートケーブルを使用することができます。

エラーパケットを遮断するストア&フォワード転送



ストア&フォワード転送方式を使用。受信したデータフレームをバッファメモリに格納し、フレームの最後に含まれる、エラーチェック用のFCS(Frame Check Sequence)を利用し、エラーの有無を確認します。
エラーのあるフレームは「FX-05P2」内で遮断されますので、無駄なトラフィックの発生を抑えます 。

高い通信効率を実現するフローコントロール機能

  「FX-05P2」はフローコントロール機能(全二重時:IEEE802.3x/半二重時:バックプレッシャー)に対応しています。特定のポートに対してトラフィックが集中し、スイッチファブリック内のバッファメモリとポートとのバンド幅が不足してくると、バッファメモリへの格納と取り出しがスムーズに行えなくなり、超過したパケットが捨てられ、フレームロスが生じてしまいます。
「FX-05P2」はフローコントロール機能により、接続している端末に信号の送出を止めさせ、バンド幅のミスマッチを解消します。

全二重通信時:IEEE802.3xフロー制御方式を用い、スイッチ本体からポーズ信号を端末PCへ送信し、PCからの信号送出を抑止します。

半二重通信時:架空のジャム信号を送出することにより、データ信号のコリジョンが発生した状態を作り出してPCからの信号送出を抑止する「バックプレッシャー方式」を用います。

超小型!!コンパクトな筐体サイズ(底面マグネット/ゴム足付)、ファンレスの静音設計

  本体サイズは、82mm(W)×66mm(D)×20mm(H)のコンパクトサイズを実現しており、設置するスペースを取りません。また、内部ファンが有りませんので、ファンによるノイズの無い環境で使用できます。

スリムな軽量ACアダプタ付属
  従来製品のACアダプタに比べて、約1/3のスリム化を実現しました。差し込んだ際も、他のコンセント部分の邪魔になり、余計に塞いでしまうことが有りません。また、軽量なので持ち運びにも便利です。

型番
FX-05P2
アクセス方法 CSMA/CD 10/100Mbps
対応標準 IEEE802.3 10Base-T、IEEE802.3u 100Base-TX IEEE802.3x フローコントロール
対応メディア UTP/STPケーブル 100Mbps:カテゴリ5以上 10Mbps:カテゴリ3以上
ポート数 10/100BASE-TX×5(全ポートAutoMDI/X機能対応)RJ-45コネクタ
MACアドレス 2000
スイッチングファブリック 1Gbps
設定方法 AutoNegotiation

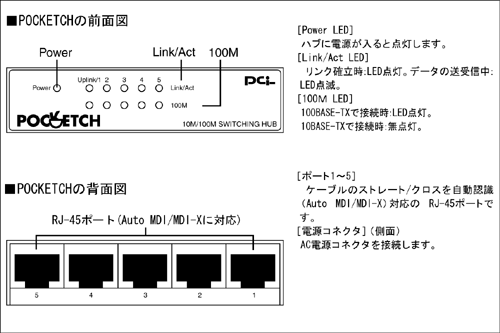

LED 表示 Power 、Link/Act、FDX/Col.
ネットワークブリッジ機能 フィルタリング、フォワーディング、アドレス学習
スイッチ処理方式 ストア&フォワード
フローコントロール 全二重時IEEE802.3x、半二重時バックプレッシャー
入力電源 AC100 〜120V 、50/60Hz
消費電力 最大5W ※小型ACアダプタ付属
動作温度 0 〜40 ℃
動作湿度 35 〜85 %(結露しないこと)
寸法(W×H×D) 82(W)×20(H)×66(D)mm
重量 178g
EMI FCC/CE ClassB
パッケージ内容

本体、AC電源アダプタ、底面マグネット、ゴム足
